Autores
Luz, L.M.C. (UNIVERSIDADE FEDERAL DO PARANÁ) ; Mangueira, C.G. (UNIVERSIDADE FEDERAL DO PARANÁ) ; Santos, L.J.C.S. (UNIVERSIDADE FEDERAL DO PARANÁ)
Resumo
Os processos erosivos hídricos lineares causam um grande impacto ambiental. A sua gênese está ligada a processos naturais sendo potencializadas pela ação antrópica. Podem ocorrer tanto no meio rural quanto do meio urbano, sendo nesse último caso de grande significância, pois podem colocar em risco a vida da população. Nessas circunstâncias, a compreensão das causas e a interação com a área urbana auxiliará o controle e futuros planejamentos urbanos no combate as erosões. A problemática referente a erosão no noroeste do Estado do Paraná foi publicada em diferentes eventos e estudada por diversos autores. Atualmente, um convênio firmado entre o Laborátorio de Biogeografia e Solos (LABS) da Universidade Federal do Paraná e Serviço Geológico do Paraná - MINEROPAR, permitiu o mapeamento e o cadastramento de feições erosivas a fim de ofertar subsídios para um plano de gerenciamento de riscos, sendo esse artigo um produto desta análise.
Palavras chaves
erosão; risco geomorfológico; planejamento ambiental
Introdução
A região noroeste do Estado do Paraná possui particularidades no seu processo de urbanização. Seus núcleos urbanos se instalaram e se desenvolveram nos pontos mais altos das colinas e dos espigões da região. Quando não pavimentadas, as cidades instaladas nessas posições do relevo têm o processo erosivo iniciado nas próprias ruas, que são na verdade um prolongamento das vertentes. Na grande maioria dos casos, as feições erosivas começam pela formação de sulcos que evoluem para ravinas devido a concentração de fluxos superficiais das águas de escoamento. Se o processo não for interrompido, a ravina aprofunda-se e progride longitudinalmente para montante. Ao atingir o lençol freático, torna-se voçoroca. A partir desse momento o lençol freático passa a funcionar como o seu novo nível de base. Quando em áreas urbanas, o alargamento e a evolução remontante dessas feições podem destruir casas e obras públicas. A urbanização, segundo Carvalho et al (2006), insere na paisagem estruturas pouco permeáveis, fazendo com que a infiltração diminua, aumentando o escoamento superficial. Iwasa e Fendrich (1998) enfatizam que dentre as principais causas do desencadeamento e da evolução dos processos erosivos nas áreas urbanas, destaca-se o traçado inadequado do sistema viário, muitas vezes agravado pela falta de pavimentação e, juntamente com isso, a deficiência do sistema de drenagem de águas pluviais e servidas, tanto nas formas de captação, como na dissipação. Juntamente com o incremento do escoamento superficial, também ocorre o transporte de material em subsuperfície, por meio da formação de dutos (pipes), com diâmetros que podem variar de poucos centímetros a vários metros. Os horizontes situados acima desses dutos podem sofrer colapso, dando origem ou aumentando as feições. A problemática referente a erosão dessa porção do estado paranaense foi apresentada e publicada em diferentes eventos, como no III e V Simpósio Nacional de Controle de Erosão (1985 e 1995, respectivamente) e estudada por diversos autores (GALERANI,1995; NAKASHIMA, 1999; CUNHA, 2001; SANTOS et al 2007). O município de Cidade Gaúcha, no noroeste do estado, está inserido nesse contexto. Localizado ao sul do Rio Ivaí (figura 1), seu núcleo urbano está situado no divisor de águas. Destaca-se por possuir duas grandes feições erosivas dentro do perímetro da cidade, citadas no Plano Diretor de Zoneamento do Município de Cidade Gaúcha (2007). A unidade geológica da área analisada é o Grupo Caiuá. A origem dos arenitos deste grupo está relacionada ao surgimento de uma depressão criada por subsidência termo-mecânica que originou a Bacia Bauru e propiciou processos de sedimentação nesta bacia (FERNANDES E COIMBRA, 1994). Em relação a geomorfologia, a unidade morfoestrutural em que o município se insere corresponde a Bacia Sedimentar do Paraná. A representação da unidade morfoescultural e sua subdivisão, diz respeito ao Terceiro Planalto Paranaense e ao Planalto de Umuarama, respectivamente. O relevo tem como característica uma dissecação média, colinas com topos alongados e aplainados, as vertentes são convexas com declividade igual ou inferior a 6%, (SANTOS et al, 2006). Segundo o levantamento de vulnerabilidade geoambiental realizado por Santos et al (2007), o Planalto de Umuarama apresenta no terço médio e inferior das vertentes predomínio dos Argissolos com textura arenosa média, com alta suscetibilidade a processos laminares e lineares, enquanto que no terço superior prevalecem os Latossolos com textura média, com média suscetibilidade a processos erosivos. O objetivo geral desse trabalho foi analisar a evolução das feições erosivas situadas nas sub-bacias do córrego Ipiranga, município do Cidade Gaúcha, e abordar a relação entre a ação antrópica e a extensão das feições.
Material e métodos
O convênio firmado entre o LABS e a MINEROPAR, possibilitou em um primeiro momento, o mapeamento das feições erosivas situadas nas áreas urbanas e periurbanas das cidades do noroeste do Paraná. Estas foram identificadas por meio da interpretação de imagens disponibilizadas pelo banco de dados do Google Earth, disponíveis para a região no período de 2002 a 2015. Nessa primeira etapa, foram mapeados 33 municípios com feições erosivas, num total de 98. Foram priorizadas as cidades segundo o número de sua população, a proximidade das feições com a área urbana e a quantidade encontrada. Dentro da área urbana de Cidade Gaúcha, duas foram categorizadas como prioritárias. Visando cartografar a evolução das feições erosivas, utilizou-se imagens de satélites liberados gratuitamente do software Google Earth Pro, de resolução current (1500x944), para três anos distintos: 2009, 2012 e 2014. Posteriormente foi realizado o georreferenciamento das imagens utilizando-se do software ArcGIS 10, e em seguida produzidos polígonos da feição para cada imagem. Para auxiliar o cadastro e subsidiar as ações da prefeitura, foi elaborado um croqui do uso do solo próximo da feição no próprio software ArcGIS 10, usando as imagens já georreferenciadas. Além disso, foi definido um ponto para cada feição erosiva no Google Earth Pro com o intuito de coletar o par de coordenadas UTM e transferi-las para um GPS de navegação a fim de facilitar sua checagem em campo. Posteriormente, foi feito o cadastramento da feição através da ficha de cadastro, elaborada pelo laboratório, conforme propostas já utilizadas por outros autores e instituições (CETAE e LARA,2010; SOPCHAKI,2012) . Nela são considerados dados quantitativos e qualitativos, sendo esses dados adquiridos tanto na etapa de gabinete, quanto analisados em campo.
Resultado e discussão
Os processos erosivos ocorrem em duas sub-bacias do córrego Ipiranga, dentro
da área urbana de Cidade Gaúcha (figura 01), sendo esse córrego o principal
afluente do rio Itaoca, importante rio para a economia da região (atividade
pesqueira) e que deságua no rio Ivaí. As vertentes onde as erosões estão
inseridas são do tipo convexa-convergente e ambas as erosões são conectadas
a rede de drenagem.
Com relação as erosões, a denominada CG01 está localizada na porção noroeste
da área urbana e seu comprimento é de 1.139 metros, com a cabeceira situada
no terço médio da vertente, estendendo-se até o terço inferior. Sobre sua
evolução durante os anos analisados (figura 2a), note-se que:
• 2009: a voçoroca já se encontrava em estado avançado com a presença
de pequenas ramificações em direção ao arruamento;
• 2012: obras de contenção foram realizadas. A erosão não apresenta
vegetação em seu interior, indicando seu caráter ativo. Também percebe-se
seu crescimento a jusante, indicando transporte de material ao longo da
erosão em direção ao leito do rio;
• 2014: há uma obra de implantação de arruamento exatamente na erosão,
dividindo-a em duas partes;
• 2015: no trabalho de campo, constatou-se que o arruamento que
dividiu a erosão duplicou o problema, uma vez que agora são duas cabeceiras
de erosão ativa – uma crescendo em direção ao arruamento instalado e outra
remontando em direção a cidade (figura 4a). Foi verificado na erosão a
presença de vegetação, mas a cabeceira continua ativa, pois sofre influência
da declividade e do sentido do arruamento, ocasionando o avanço tanto da
cabeceira quanto da margem esquerda. Percebe-se também o afloramento do
arenito Caiuá na base dessa erosão.
O arruamento, dividindo a erosão CG01 em duas partes, resultou de um lado da
rua o represamento da água e do outro o acúmulo de lixo, sendo esse depósito
irregular dos resíduos sólidos um dos grandes problemas que permeiam o meio
urbano. O seu crescimento a jusante, observado nas imagens de 2012,
apresenta outra característica das erosões ativas: o assoreamento dos rios a
elas conectados. Nesse caso, o assoreamento do leito do córrego Ipiranga é
agravado pela contaminação no material transportado, sendo esse constituído
por lixo urbano despejado na cabeceira dessa erosão que se mistura com o
solo erodido. Além dos resíduos sólidos, também encontra-se nas áreas
urbanas o despejo do esgoto a céu aberto.
A erosão denominada de CG02 está localizada na porção oeste da área urbana,
no terço médio da vertente e atualmente mede 589 metros de comprimento. A
respeito da evolução durante os anos analisados (figura 2b), note-se que:
• 2009: A erosão está em estado avançado com a existência de pequenas
ramificação na margem direita.
• 2012: A erosão continua evoluindo em processo remontante, tanto na
cabeceira quanto na sua ramificação da margem direita;
• 2014: Obras de urbanização foram executadas, como o loteamento a
margem direita da erosão e a construção de um arruamento a montante da
cabeceira. A erosão ramifica-se mais intensamente na margem esquerda em
direção ao loteamento e sua cabeceira continua evoluindo em direção a
montante;
• 2015: foi identificado em campo a presença de saída de emissário das
águas pluviais provenientes da cidade diretamente na cabeceira da erosão.
Notou-se também ramificação inicial em direção as ruas paralelas à erosão.
Outros fatores foram observados em campo para determinar o estado das
voçorocas cadastradas (figura 3). Identificamos movimentos de massa
localizados e solapamento da base de taludes, indicando erosão por quedas
d’água nas paredes internas das feições. Identificou-se também os mecanismos
erosivos de alcovas de regressão – provavelmente causados por filetes de
escoamento e pequenas ravinas escavadas no eixo principal das voçorocas.
Vale salientar que tais mecanismos estão associados ao crescimento a
montante e/ou alargamento por ramificação das incisões erosivas
(OLIVEIRA,1999).
A drenagem urbana, em geral, tem o objetivo voltado apenas para o
dimensionamento de galerias, bueiros e canais destinados à rápida remoção
dos volumes de água pluvial da área central da cidade. As águas
superficiais, pluviais ou servidas, provenientes da bacia de contribuição,
devem ser captadas e conduzidas pelo interior da voçoroca ou desviadas da
cabeceira, até um lugar onde sua energia possa ser dissipada (IWASA E
FENDRICH, 1998).
Na figura 4 podemos entender a direção de fluxo do escoamento superficial
proveniente das áreas impermeabilizadas (ruas e avenidas) que escoam
diretamente para a erosão. Constata-se que a própria localização da cidade e
forma de arruamento promove o aumento de energia das águas superficiais em
direção à erosão. Não apenas o problema do próprio aumento do fluxo de água
chegando à voçoroca, mas também os sedimentos carregados pela erosão para os
cursos d’água.
Quanto ao avanço e estabilização das erosões urbanas, a busca pelo
equilíbrio entre área de contribuição e declividade sofre alteração. Em
ambiente rural, com pouca ou nenhuma interferência humana, esse ponto de
equilíbrio pode ser encontrado determinando a área de contribuição e
declividade a montante das erosões (STABILE, 2013). Entretanto, quanto essas
erosões estão em ambiente urbano, a relação declividade e área de
contribuição não é mais aplicada, tendo em vista descaracterização da
paisagem natural e relação as obras de coleta e dispersão das águas advindas
da cidade e ao próprio sistema viário implantado. Sendo assim, o limite de
avanço da erosão não pode mais ser relacionado apenas com fatores naturais,
mas agora com fatores da própria engenharia de drenagem urbana instalada.

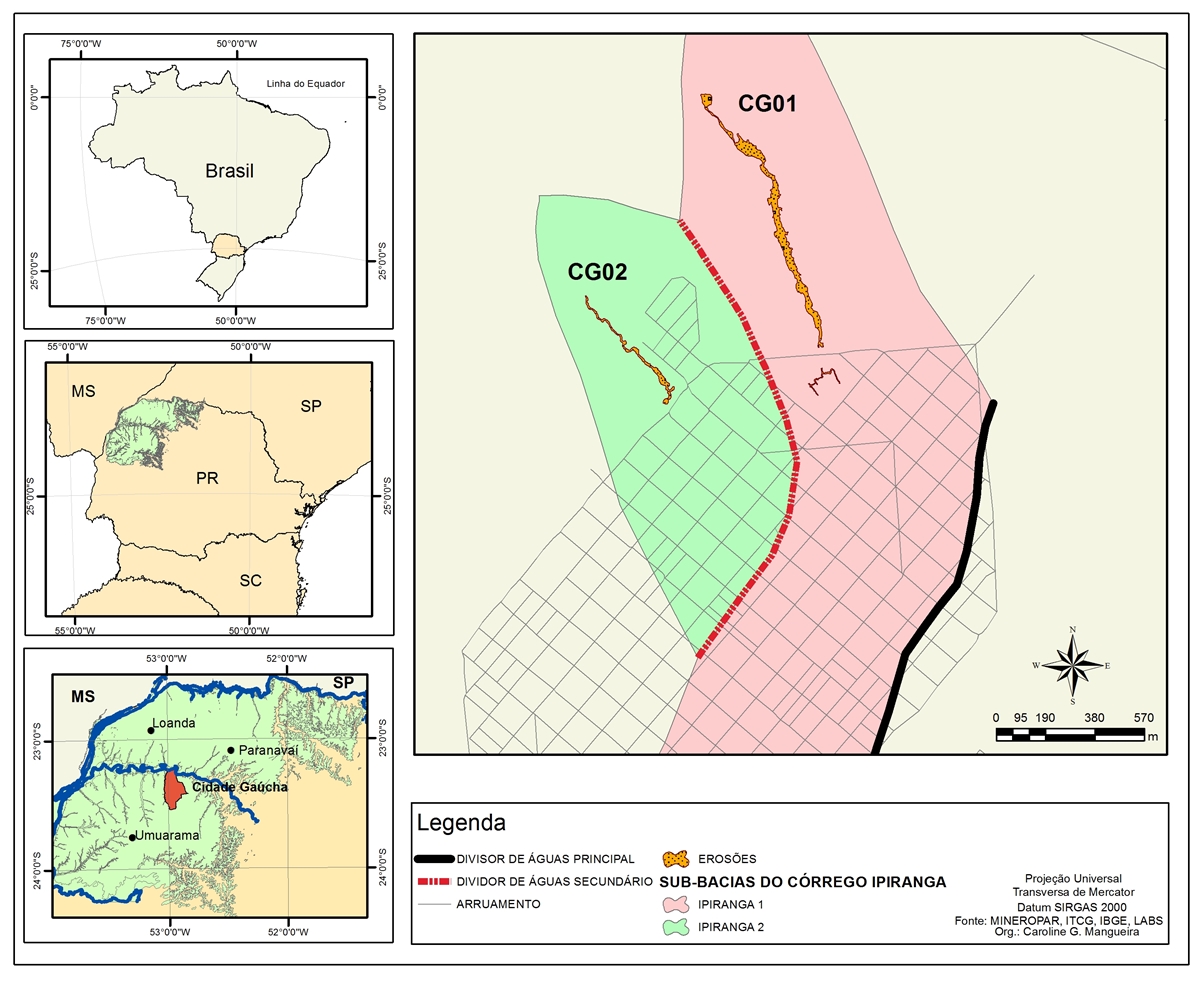

Localização da área de estudo e sub-bacias da área urbana de Cidade Gaúcha.

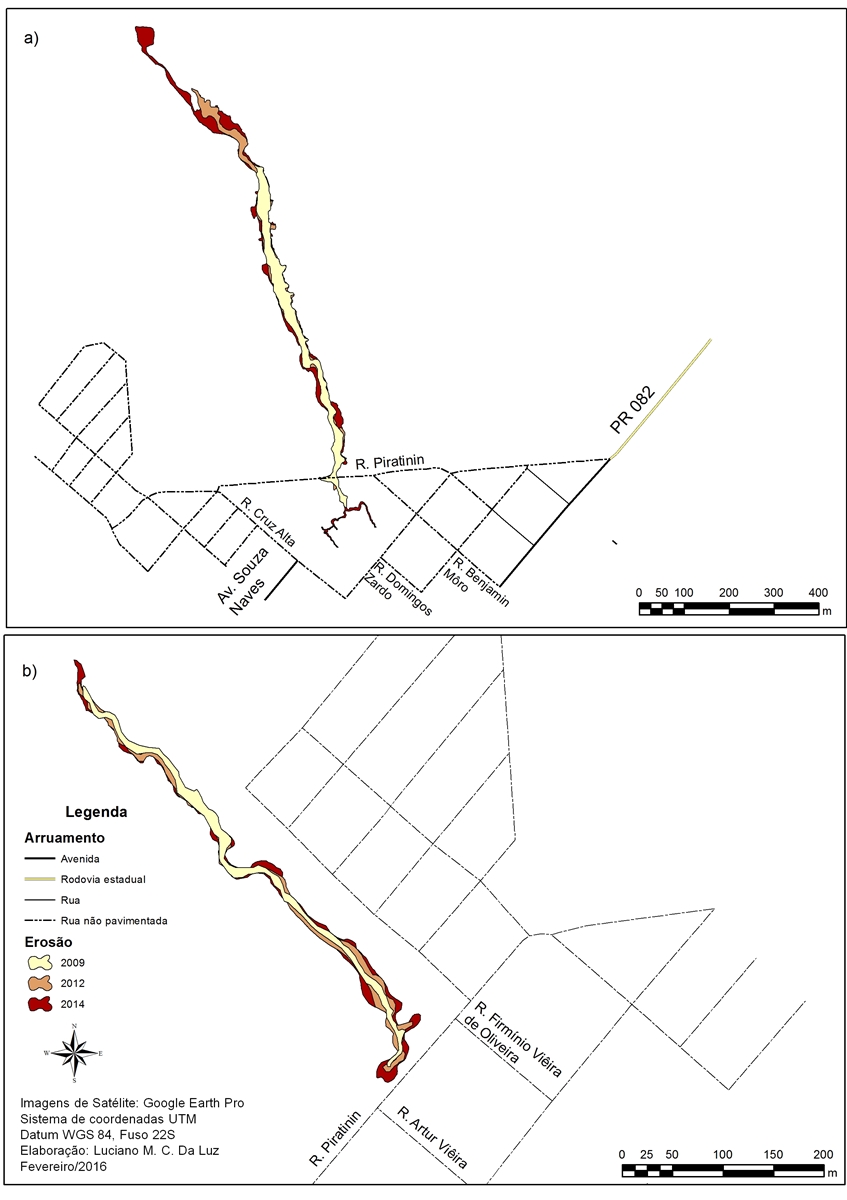

Evoluções das feições erosivas em Cidade Gaúcha. a) feição CG01; b) feição CG02.

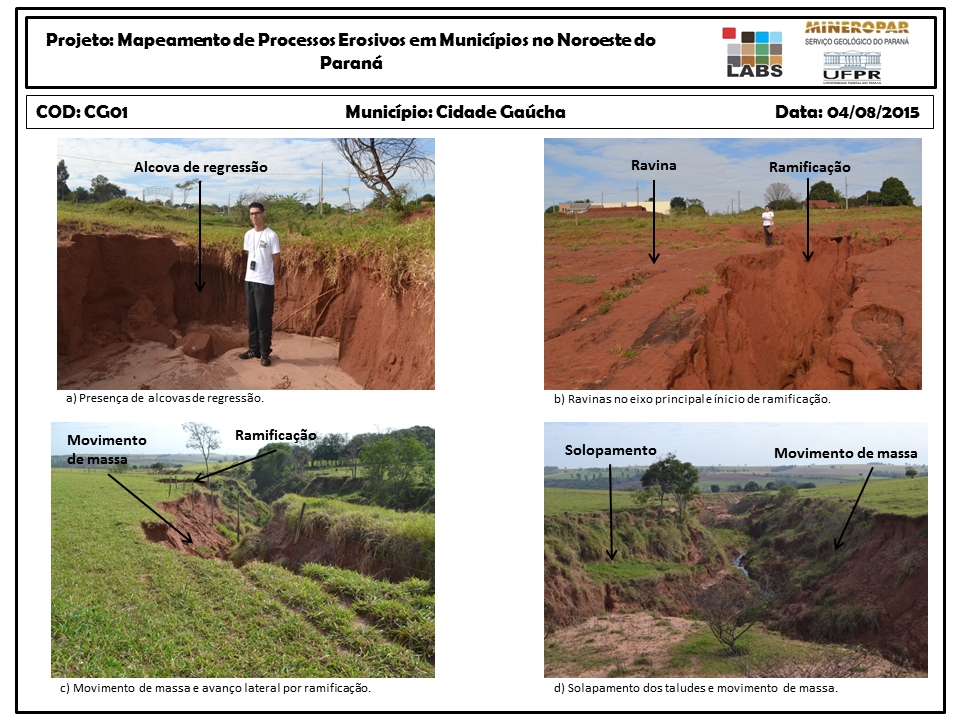

Mecanismos erosivos encontrados na feição CG01 que contribuem para o seu caráter ativo.

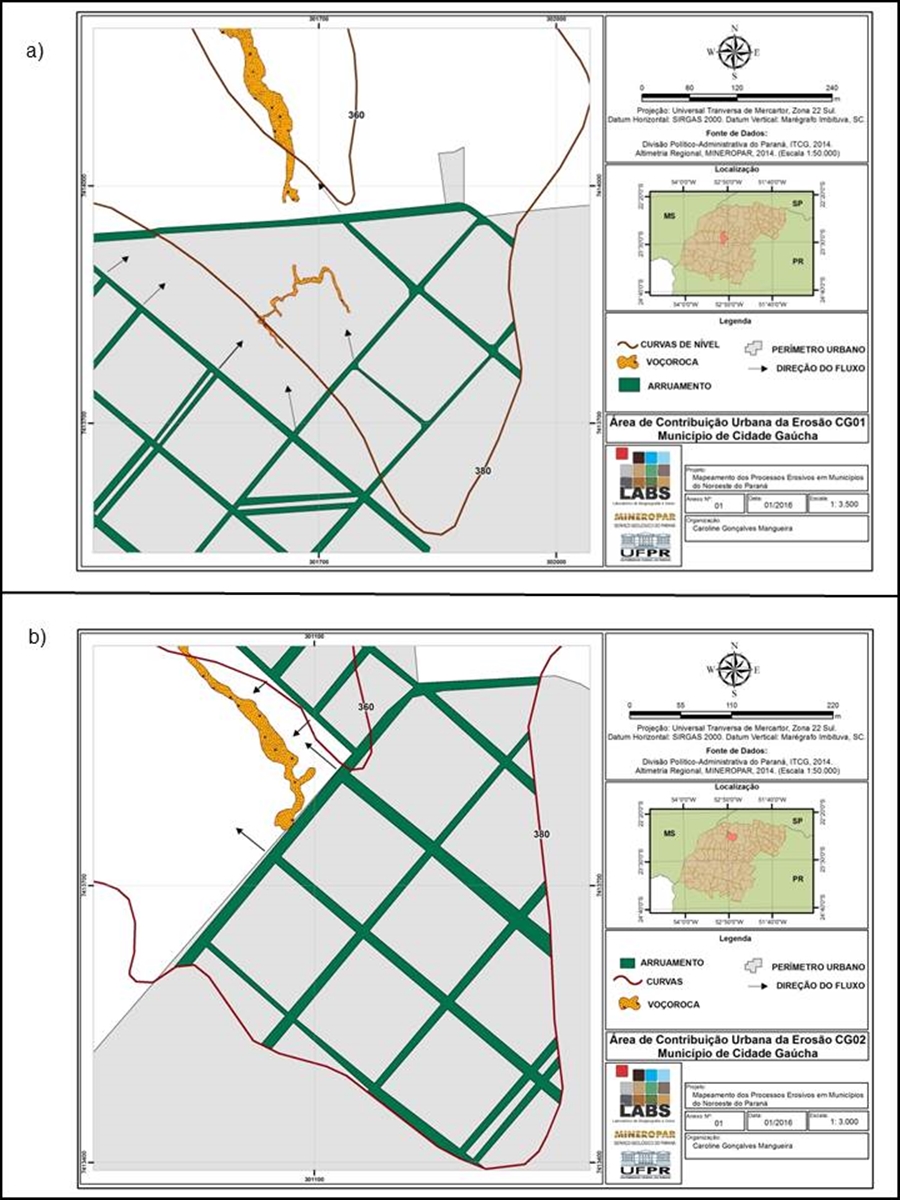

Área de contribuição das feições erosivas periurbanas do município de Cidade Gaúcha. a) feição CG01; b) feição CG02.
Considerações Finais
Este trabalho teve como objetivo compreender a interação entre as feições erosivas e a área urbana do município de Cidade Gaúcha, dentro do contexto do noroeste do Paraná. Nas duas feições cadastradas foi constatado que a ação antrópica condiciona e potencializa o desenvolvimento remontante dessas feições. No Plano Diretor de Zoneamento do Município de Cidade Gaúcha (2007) os processos erosivos aparecem citados apenas de maneira sucinta. O município sofre com esses processos, mas não aprofunda a discussão das medidas para evitar o seu desenvolvimento. No capítulo sobre planos de ação e investimentos futuros, a recuperação de áreas afetadas por erosões aparece em 22º lugar nas ações previstas. Vale ressaltar que o município de Cidade Gaúcha é apenas um dentre os contemplados no projeto de mapeamento de processos erosivos no noroeste do Paraná, e que a realidade da presença de feições no núcleo urbanos não se restringe apenas a essa cidade. Ao final do projeto, estima-se que as informações coletadas e estudos produzidos possam ser usados em benefício da população dessa região do estado.
Agradecimentos
Referências
CARVALHO, J.C.; SALES, M.M.; MORTARI, D.; FÁZIO, J.A.; MOTTA, N.O.; FRANCISCO, R.R. Processos Erosivos. In: Processos Erosivos no Centro-Oeste Brasileiro. J.C. Carvalho, M.M. Sales, N.M. Souza e M.T.S.Melo (orgs.) Editora FINATEC, Brasília, p.39-91.
CENTRO DE TECNOLOGIAS AMBIENTAIS (CETAE); LABORATÓRIO DE RISCOS AMBIENTAIS (LARA). Diagnóstico e proposição de diretrizes para a recuperação dos processos erosivos no município de Mirassol, SP. Secretaria de Desenvolvimento do Estado de São Paulo, vol.1,213p. Relatório técnico nº.19414-301-57/208.
CIDADE GAÚCHA. Plano Diretor Municipal de Cidade Gaúcha. 114p. Município de Cidade Gaúcha, Estado do Paraná, 2007.
CUNHA, J.E. Caracterização micromorfológica de uma sequência de solos na Cidade Gaúcha/PR. In: VII Simpósio Nacional de Controle de Erosão, ABGE, 2001.
FERNANDES, L.A.; COIMBRA, A.M. O Grupo Caiuá (Ks): Revisão estratigráfica e contexto deposicional. Revista Brasileira de Geociências, v.24(3):164-176, 1994.
GALERANI, C.A. Descrição das ações integradas para o controle da erosão urbana no noroeste do Estado do Paraná. In: Bauru: V Simpósio de Controle de Erosão, ABGE/UNESP, 1995.
IWASA, O.Y; FENDRICH, R. Controle da Erosão Urbana. In: OLIVEIRA, A.M.S; BRITO, S.N.A Geologia de engenharia. São Paulo, Associação Brasileira de Geologia de Engenharia, 1998, p.271-281.
NAKASHIMA, P. Cartografia dos Sistemas Pedológicos do Noroeste do Paraná: distribuição e subsídios para o controle da erosão. São Paulo. Tese (Doutorado em Geografia). FFLCH, USP, 1999.
OLIVEIRA, M. A. T. Processos erosivos e preservação de áreas de risco de erosão por voçorocas. In: GUERRA, A. J; SILVA, A. S; BOTELHO, R. G. M. Erosão e Conservação dos Solos - Conceitos, Temas e Aplicações. Rio de Janeiro: Bertrand Brasil, 1999 , p. 56-99.
SANTOS, L. J. C. ; FIORI, C. O. ; CANALI, N. E. ; FIORI, A. P. ; SILVEIRA, C. T. ; SILVA, J. M. F. ; ROSS, J. S. Mapeamento Geomorfológico do Estado do Paraná. Revista Brasileira de Geomorfologia, v. 7, p. 3-11, 2006
SANTOS, L. J. C. ; FIORI, C. O. ; SILVEIRA, C. T. ; CANALI, N. E. ; FIORI, A. P. ; SILVA, J. M. F. . Mapeamento da Vulnerabilidade Geoambiental do Estado do Paraná. Revista Brasileira de Geociências, v. 37, p. 812-820, 2007.
SANTOS, L.J.C; WESTPHALEN, L.A. Erosão dos Solos no noroeste do Paraná. In: GUERRA, A.J.T; OLIVEIRA, M.C. Degradação dos solos no Brasil. Rio de Janeiro: Bertrand Brasil, 2014, p.293-317,2014.
SOPCHAKI, C. H.; SANTOS, L. J. C. . Metodologia de cadastro de erosões na Bacia do Rio do Meio, Pinhais-PR. Geografia. Ensino & Pesquisa (UFSM), v. 16, p. 147-161, 2012.
STABILE, R.A. Limites críticos topográficos de feições erosivas lineares em Piratininga (SP) – São Paulo, 2012. 103p. Dissertação (Mestrado) – Faculdade de Filosofia, Letras e Ciências Humanas da Universidade de São Paulo.
