Autores

Oliveira Souza, S. (UNICAMP) ; Célia de Oliveira, R. (UNICAMP)

Resumo

O objetivo deste trabalho é apresentar uma proposta de compartimentação geomorfológica litorânea com base na metodologia sugerida por Tricart (1965) com o intuito de subsidiar o ordenamento costeiro. A área em estudo constitui a Região Costa das Baleias, localizada no extremo sul do estado da Bahia, entre os paralelos 17°28'52.23"S e 18°20'4.26"S e os meridianos 39°11'41.93" e 40°29'27.03"W de Greenwich, abrangendo os municípios de Alcobaça, Caravelas, Nova Viçosa e Mucuri. Para esta compartimentação utilizou-se como base os pares estereoscópicos de fotografias aéreas em escala 1:25.000, processadas no Software StereoPhoto Maker e posteriormente integradas no Sistema de Informação Geográfica, pelo software ArcGis. Os resultados obtidos comprovam a predominância dos Tabuleiros Costeiros e a existência de extensas Planícies Quaternárias. O mapeamento realizado pretende contribuir aos estudos de evolução da paisagem e subsidiar melhores propostas de planejamento costeiro.

Palavras chaves

mapeamento geomorfológico; Geomorfologia Costeira; Planejamento

Introdução

A funcionalidade dos ambientes naturais é modificada pelas ações humanas em um ritmo mais ativo que aquele normalmente produzido pela própria natureza. Quando não planejadas, tais alterações proporcionam uma série de desequilíbrios funcionais que, muitas vezes acarretam consequências drásticas à vida humana e à própria natureza. Exemplos desses desequilíbrios ambientais podem ser visualizados na maioria dos municípios situados ao longo do litoral brasileiro. Estes, nas últimas décadas sofreram com a implantação imprópria de novas formas de uso e ocupação da terra. O desmatamento, o lançamento de efluentes nos cursos de água, o aterramento e construção em zonas costeiras denunciam a falta de preocupação com o ordenamento do território. O planejamento e a gestão dos recursos naturais constituem-se na contemporaneidade uma necessidade para se evitar o comprometimento destes recursos e a potencialização ou o desencadeamento de processos morfogenéticos. Nos ambientes costeiros esta situação torna-se preocupante, haja visto que tais ambientes apresentam uma geologia e geomorfologia cuja natureza e evolução favorecem a atuação intensa de processos complexos e dinâmicos (MUEHE, 1995). Para que o mencionado planejamento seja possível faz-se necessário um levantamento do substrato físico-natural da área a ser gerenciada. Considerando-se que o relevo é um componente deste substrato, organizado em formas, as quais oferecem sustentáculo para arranjos espaciais de produção humana (ROSS, 2006), o levantamento e a análise das características do relevo tem relevância para os processos de planejamento e ordenamento ambiental. Neste contexto, a cartografia das feições de relevo é um recurso importante por possibilitar identificar o quadro espacial em que tais feições se estruturam e se desenvolvem. Griffits e Abraham (2008) afirmam que os mapas geomorfológicos têm especial importância para os estudos de planejamento e ordenamento ambiental, pois possibilitam compreender a distribuição espacial dos processos anteriores e atuais que são responsáveis pelas hodiernas formas de relevo. Assim, a representação cartográfica do relevo pode fornecer dados sobre as condições locais para o uso e a ocupação ou, ainda, em caso de uso e ocupação já efetivos, pode auxiliar na identificação de áreas potencialmente problemáticas (CUNHA, 2001). Tendo como área em estudo, a Região Costa das Baleias (DOMINGUEZ, 2008), localizada no extremo sul do estado da Bahia, o objetivo geral deste trabalho foi, a partir da proposta metodológica de Tricart (1965), realizar um mapeamento geomorfológico em escala de detalhe, com vistas a subsidiar e contribuir a tomada de decisões implícitas ao planejamento e ordenamento ambiental da área em estudo. Além disso, a compreensão da dinâmica geomorfológica da Região Costa das Baleias – Bahia poderá contribuir e/ou justificar a conservação e a manutenção de importantes ambientes costeiros brasileiros associados a área em estudo, tais como o Parque Nacional Marinho dos Abrolhos, a Reserva Extrativista de Cassurubá, o Recife de Timbebas, o Recife de Coroa Vermelha, o Recife de Viçosa (Andrade, 1994; Leão, 2000; Dominguez, 2008; Dias, 2010 e Souza, 2013).

Material e métodos

Para alcançar os objetivos propostos neste estudo, o mesmo foi dividido em três principais etapas sendo a primeira composta pela realização de revisão bibliográfica acerca da contribuição de Tricart (1965) a cartografia geomorfológica. A segunda etapa composta pela aquisição das fotografias aéreas, definição dos pares estereoscópicos e realização da estereoscopia digital. A terceira etapa é caracterizada pelo georreferenciamento, vetorização, integração dos dados em ambiente de Sistema de Informação Geográfica (SIG) e pela redação final da pesquisa. Apresenta-se a seguir, o detalhamento dos principais procedimentos relativos à segunda e terceira etapas: Aquisição e Realização da Estereoscopia Digital As fotografias áreas em formato digital, em escala 1:25.000, datadas do ano de 1975, foram adquiridas gratuitamente do sítio da Companhia Baiana de Pesquisa Mineral (Disponíveis em <<http://fotogramas.cbpm.com.br/>>). Em seguida, com base em Souza e Oliveira (2012), seguiu-se a interpretação dos pares estereoscópicos utilizando o software StereoPhoto Maker versão 5.06, disponível de forma gratuita para download no endereço: << http://stereo.jpn.org/eng/stphmkr/>>. A interpretação dos pares estereoscópicos seguiu o método Anáglifo, que resulta da sobreposição de fotografias estereoscópicas em cores complementares (vermelho e azul), que observadas com o uso de óculos especiais de lentes coloridas proporciona a percepção de profundidade. As imagens tridimensionais obtidas a partir dos pares estereoscópicos foram salvas em formato .tiff para posterior utilização em ambiente SIG. Integração dos dados com base em Tricart (1965) Posteriormente a obtenção dos anáglifos digitais, realizou-se a construção em ambiente SIG com uso do software ArcGISTM 10.1 de um mosaico com todas as imagens, seguida pelo georreferenciamento com base na base cartográfica digital, disponibilizada gratuitamente pela Superintendência de Estudos Econômicos e Sociais da Bahia, no formato CD-ROM. Tricart (1965) afirma que os mapas geomorfológicos de detalhe devem contemplar quatro tipos de informação, sendo estas referentes à morfometria, morfografia, morfogênese e cronologia. Seguindo esta metodologia, teve início a compartimentação da área em estudo em três setores: áreas de acumulação sedimentar, áreas cristalinas e áreas antrópicas. Em seguida, as áreas de acumulação sedimentar foram subdivididas em Planície Marinha, Terraço Marinho, Planície Fluvial, Terraço fluvial, Planície Flúviomarinha e Terraço Fluviolagunar, conforme ilustra a Figura 1. Estes dois processos se deram através da interpretação dos anáglifos digitais, associados as imagens de satélite disponibilizadas pelo Google EarthTM e aos dados geológicos publicados por Dominguez (2008). Em um segundo momento de compartimentação geomorfológica, identificou-se as feições de cordões litorâneos, falésias, e meandros abandonados existentes nas áreas de acumulação sedimentar. Assim como identificou-se os tipos de morro nas áreas cristalinas. No terceiro momento de compartimentação, identificou-se os tipos fundo de vale, tipos de rebordo de terraços e rebordo de tabuleiros nas áreas sedimentares. Assim como identificou-se o tipo de topo e linha divisora de água nas áreas cristalinas. Elaborado o mapeamento geomorfológico proposto, seguiu-se a realização de um Trabalho de Campo com o intuito de, sobretudo, aferir, atualizar e averiguar as informações mapeadas, assim como comparar e esclarecer algumas dúvidas sobre as informações obtidas na primeira etapa de gabinete. Desta forma, durante o campo foram realizadas atividades tais como: reconhecimento geral do campo, demarcação de pontos amostrais, descrição dos ambientes, observação e medição da altura dos cordões praiais, identificação das formas geomorfológicas, constatação das formas de uso e ocupação da terra, dentre outras. As atividades de campo validaram a etapa anterior de pesquisa e contribuíram de forma pertinente para a confirmação das unidades.

Resultado e discussão

No que se refere a Geomorfologia, conforme demonstrado nas Figuras abaixo evidencia-se a predominância dos Tabuleiros Costeiros, ocupando cerca de 84,37% da área em estudo, o que corresponde a 5.816,37 km² de área ocupada. Na Região Costa das Baleias os Tabuleiros Costeiros constituem uma unidade geomorfológica posicionada no sentido norte-sul, com largura variável entre 20 e 120km e altitude que varia de 20 a pouco mais de 200m e predomínio de formas tabulares com baixas altitudes. Situam-se entre o mar e as elevações, principalmente gnaisse-graníticas que marcam o início da Faixa de Dobramentos Araçuaí. Para Dominguez (2008) os Tabuleiros Costeiros da Costa das Baleias caracterizam-se por interflúvios planos entalhados por inúmeros vales em forma de “U”, com paredes íngremes e fundo chato, sendo sustentados pelos sedimentos da Formação Barreiras. O conhecimento das diversas compartimentações dos Tabuleiros Costeiros, de suas extensões, potencialidades e limitações, torna-se, portanto, uma informação importante para o planejamento do uso e ocupação da área em estudo. Os Terraços Marinhos Holocênicos apresentam altitudes variando de poucos centímetros a 6 metros, ocupam 4,95% da Região Costa das Baleias e estão localizados próximos à linha de praia atual, exibindo uma topografia levemente ondulada, devido a presença, em superfície, de cristas de cordões litorâneos holocênicos. Estes são bem delineados, estreitos, pouco elevados, com notável paralelismo e grande continuidade lateral, por vezes interrompida por cursos d’água e separada entre si por zonas baixas. Texturalmente, são constituídos por areias finas a médias, com boa permeabilidade, de cor amarelada, bem selecionadas e com a presença de níveis de conchas de moluscos (ANDRADE,1994). Ao sul do canal de Caravelas, na ilha de Caçurubá, os depósitos arenosos desse terraço apresentam pouca espessura e assentam-se diretamente sobre gleissolos háplicos soterrados. Os Terraços Marinhos Pleistocênicos (Figura 2) na Região Costa das Baleias apresentam relevo plano a levemente ondulado e altitudes variando de 6 a 11m, ocorrem na porção interna da Região, ocupam 3,39% da área e apresentam em sua superfície vestígios de antigas cristas de cordões litorâneos, facilmente identificados em fotos aéreas. Nesta unidade, os cordões são largos e elevados e, são separados entre si por zonas baixas que podem ou não estar ocupadas por manguezais. Estes terraços são constituídos por sedimentos arenosos, de granulometria média a grossa, de cor variando de branca a marrom, bem selecionados e com boa permeabilidade. As Planícies Fluviais ocupam cerca de 200,76 km² de área na Região Costa das Baleias, o que corresponde a cerca de 2,91%. Entendendo esta unidade como um compartimento de relevo formado pela acumulação de material aluvionar erodido ao longo da bacia hidrográfica, composto principalmente por areia, silte e argila, e transportado e depositado nesta área de acumulação. As áreas de Terraço Flúvio Lacustre na Região Costa das Baleias ocupam cerca de 1,45% do espaço total e correspondem a áreas de forma plana, levemente inclinadas, apresentando ruptura de declive em relação à paleobacia do lago e às demais planícies recentes. Conforme modelo evolutivo da área, apresentado por Andrade et al. (2003) a gênese do litoral da Região Costa das Baleias está relacionada a um conjunto de fatores que se devem às variações do nível relativo do mar durante o Quaternário, às correntes de deriva litorânea, à existência de algumas armadilhas de sedimentos, bem como à dinâmica flúviomarinha. Andrade et al. (2003) afirmam a existência de um sistema lagunar ilha barreira da planície costeira pleistocênica da Costa das Baleias durante a Última Transgressão (± 5.600 anos A.P.) construído por meio do afogamento e retrabalhamento dos canais fluviais instaurados. No mapeamento realizado, evidencia-se alguns registros que convalidam tal afirmação, tais registros ocorrem principalmente na porção a sudoeste da área em estudo, e são constituídos por sedimentos argilosos que foram depositados no ambiente lagunar supracitado. Os Terraços Fluviais na Região Costa das Baleias ocupam cerca de 1,33% da área e representam antigas planícies de inundação que foram abandonadas. Evidenciando, morfologicamente, patamares aplainados, de largura variada, limitados por uma escarpa em direção as planícies, em direção ao Tabuleiro Costeiro, ou em direção aos terraços marinhos. As Planícies Fluviomarinhas, configuram áreas pantanosas, com baixo gradiente, cobertas pelas águas durante a maré enchente e descobertas durante a maré vazante (SUGUIO,1992), as mesmas compreendem cerca de 1,28% da área em estudo e são compostas por terrenos topograficamente planos e baixos, entrecortados por inúmeros canais de maré acentuadamente curvilíneos, fato que demonstra a efetiva proteção do estuário à ação das ondas. As rochas proterozóicas que afloram na Região Costa das Baleias constituem a unidade geomorfológica Morros Cristalinos Isolados, representam 0,20% da área, o que corresponde a 14,11 km². Fato que configura o forte caráter sedimentar e plano da região. Ao final, a unidade Planície Marinha abrange cerca de 0,11% da área em estudo. Ao contrário das demais planícies marinhas encontradas na costa leste do Brasil, a formação desta unidade não está relacionada à presença de um rio de grande vazão, mas sim, ao desenvolvimento de recifes de corais que constituem um obstáculo ao transporte de sedimentos da região (Andrade, 1994). Desta forma, a evolução quaternária desta área de acumulação marinha está fortemente associada às mudanças relativas do nível médio do mar, que proporcionaram o desenvolvimento dos recifes de coral, que por sua vez tiveram papel fundamental no regime de dispersão e acumulação de sedimentos ao longo desta região costeira (Andrade et al. 2003).

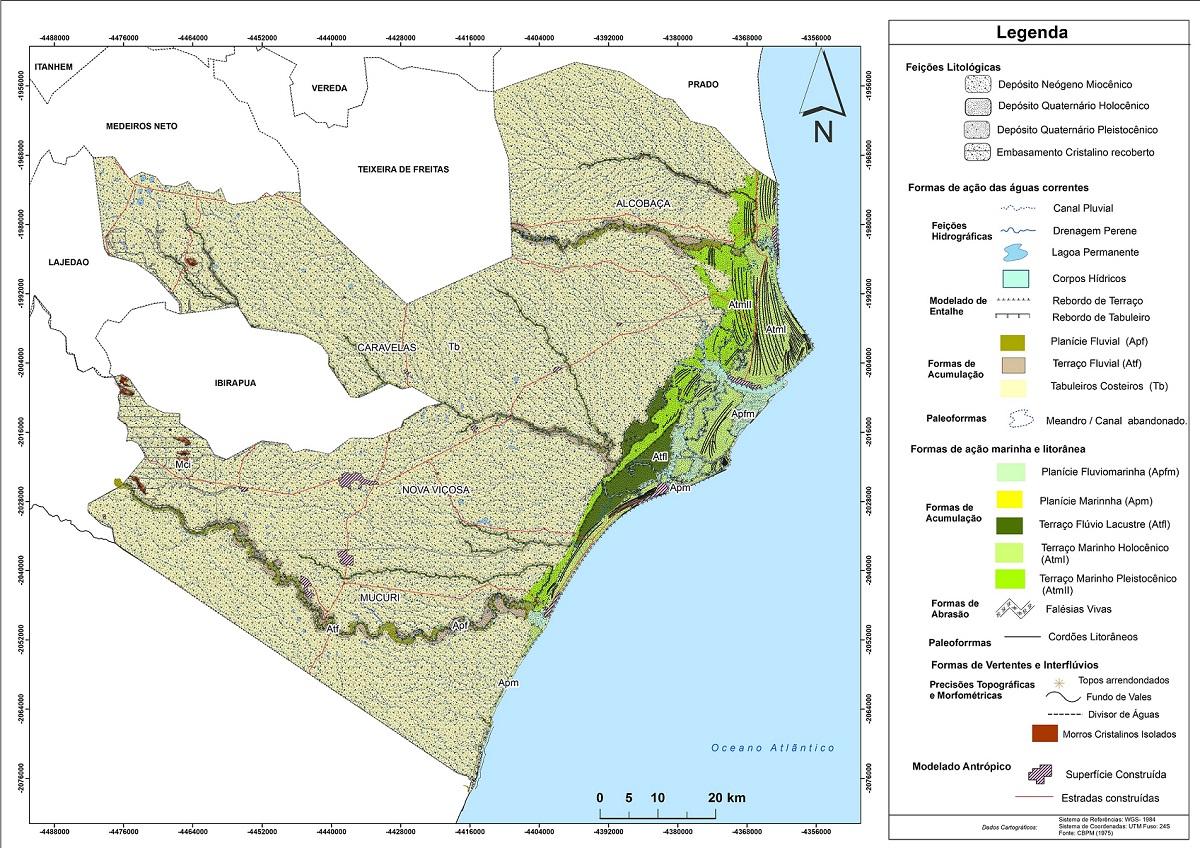

Figura 1

Mapa Geomorfológico da Região Costa das Baleias - Bahia.

Considerações Finais

Visando contribuir para o planejamento do uso e ocupação da área em estudo, esta pesquisa foi norteada pela necessidade de estudos que possibilitem a compreensão geomorfológica da Região Costa das Baleias, com aspiração de colaborar ao ordenamento costeiro desta área. Nesta perspectiva, a cartografia geomorfológica mostra-se um importante instrumento de análise do relevo em suas diversas escalas, provendo dados e informações. O mapeamento Geomorfológico realizado evidencia que a Região Costa das Baleias tem como principal característica a presença massiva dos Tabuleiros Costeiros sustentados pela Formação Barreiras e em sua grande parte, passíveis de urbanização e expansão agrícolas. As planícies compreendem importantes áreas de sedimentação recente, muito instáveis e também muito ocupadas, o que denota a necessidade de estudos embasados em instrumentos que contribuam na minimização dos efeitos negativos da ação antrópica. Um estudo como este, se torna importante na medida em que pode ser utilizado como um norteador das políticas de gestão para esta parte da zona costeira e contribuir para que as novas ocupações e o desenvolvimento econômico e social sejam compatibilizados com a preservação ambiental. Fica claro a necessidade de estudos mais detalhados para se obter uma delimitação de uso mais “sustentável”, que vise atender às necessidades do homem e à manutenção dos recursos naturais.

Agradecimentos

Os autores agradecem a Fundação de Amparo à Pesquisa do Estado de São Paulo – FAPESP pelo apoio e financiamento desta pesquisa (nº 2013/25003-2).

Referências

ALMEIDA, F.F.M. O Cráton do São Francisco. Revista Brasileira de Geociências, v. 4, p. 349-364, 1977.

ANDRADE A.C.S. Geologia da região costeira de Caravelas (Bahia): contribuição ao planejamento ambiental. 1994 Dissertação de Mestrado (curso de Pós-Graduação em Geologia). Instituto de Geociências, Universidade Federal da Bahia, Salvador.

ANDRADE, A. C. S.; DOMINGUEZ, J. M. L.; MARTIN,L.; BITTENCOURT, A. C. S. P. Quaternary evolution of the Caravelas strandplain – Southern Bahia State –Brazil. Anais Academia Brasileira de Ciências, Rio de Janeiro, v.75, n.3, p.357-382. 2003.

ANDRADE, A.C.S. Evolução Quaternária da Região Planície Costeira de Caravelas - Extremo Sul do Estado da Bahia. 2000. Tese de Doutorado (Pós-Graduação em Geologia). Instituto de Geociências, Universidade Federal da Bahia, Salvador.

CUNHA, C.M.L. A Cartografia do Relevo no Contexto da Gestão Ambiental.2001. Tese (Doutorado em Geociências e Meio Ambiente) –Instituto de Geociências e Ciências Exatas, Unesp, 2001

DOMINGUEZ, J. M. L. (org.). Costa das Baleias: Caracterização da Zona Costeira dos Municípios de Alcobaça, Caravelas, Nova Viçosa e Mucuri. Salvador: CBPM / UFBA – CPGG / LEC, 2008.

GRIFFITHS, J. S.; ABRAHAM, J. K. Factors affecting the use of applied geomorphology maps to communicate with different end-user. Journal of maps, p. 201-210, 2008.

INSTITUTO BRASILEIRO DE GEOGRAFIA E ESTATÍSTICA - IBGE. Climas do Brasil, 2007. Disponível em: <http://www.ibge.gov.br>. Acesso em: 12 dez. 2012.

JESUS, E. F. R. Algumas reflexões teórico-conceituais na climatologia geográfica em mesoescala: uma proposta de investigação. GeoTextos, vol. 4, n. 1 e 2, 2008, p.165-187.

MARTIN L.; BITTENCOURT A.C.S.; VILAS-BOAS G.S.; FLEXOR, J.M. Mapa geológico do Quaternário costeiro do Estado da Bahia. 2 folhas. Escala 1/250 000, Texto explicativo, Secretaria de Minas e Energia, Salvador, BA. 1980.

MEDEIROS,R.A.; PONTE,F.C. 1981. Roteiro Geológico da Bacia do Recôncavo. Salvador, Petrobrás/SEPES/DIVEN/SEN-BA, 63 p. (Acordo Petrobrás-SENAI).

MUEHE, D. Geomorfologia Costeira in: Guerra, A. J. T.; Cunha, S.B. Geomorfologia: uma atualização de bases e conceitos. Bertran Brasil, Rio de Janeiro, 1995.

ROSS, J. L.S. Ecogeografia do Brasil: Subsídios para planejamento ambiental. 1ª ed. Editora Oficina de Textos, São Paulo 2006.

SAMPAIO, E.V.S.B., GIULIETTI A.M., VIRGÍNIO J. & GAMARRA-ROJAS C.F.L.. Vegetação e flora da Caatinga. Associação Plantas do Nordeste e Centro Nordestino de Informação sobre Plantas, Recife, Brasil. 2002.

SOUZA. S. O. Vulnerabilidade Ambiental da Planície Costeira de Caravelas (Bahia): Uma proposta geossistêmica. Dissertação. Pós Graduação em Geografia, UFES – Vitória. 2013.

SOUZA, T. A.; OLIVEIRA, R. C. Avaliação da potencialidade de imagens tridimensionais em meio digital para o mapeamento geomorfológico. Revista Geonorte, edição especial, v. 2, n. 4, 2012, p. 1348 – 1355.

SUGUIO, K. Dicionário de geologia marinha. São Paulo: T. A. Queiroz Editor, 1992.

TRICART, J. Principes et méthodes de la géomorphologie. Paris: Masson, 1965.
