Autores
Silva, B.A. (UNIOESTE) ; Hayakawa, E.H. (UNIOESTE) ; Martins, V.M. (UNIOESTE) ; Danzer, M. (UNIOESTE)
Resumo
O levantamento de solos tem se destacado no apoio ao planejamento do uso da terra. Informações oriundas de Modelos Digitais de Elevação (MDE) como altimetria, declividade e curvatura do terreno auxiliam na prática de levantamentos detalhados e rápidos dos aspectos fisiográficos da paisagem, mostrando-se essenciais, também, para o mapeamento do solo. Neste sentido, o presente trabalho tem como objetivo levantar dados referentes aos atributos do relevo, a partir de imagens de radar, para auxiliar na elaboração do mapa de solos da Folha Topográfica de Marechal Cândido Rondon-PR. Para isso foram levantadas informações de altimetria e declividade, a partir da manipulação da imagem SRTM, usando os softwares Spring 5.4 e QGis 2.10, juntamente com informações da curvatura vertical e horizontal do terreno disponibilizados pelo TOPODATA. Foram gerados mapas temáticos e perfis topográficos para aferir as observações em campo e delimitar espacialmente as classes de solos da área de estudo.
Palavras chaves
geoprocessamento; mapeamento; morfologia das vertentes
Introdução
O levantamento de solos é essencial para o planejamento da ocupação da terra e possibilita conhecer sobre o que a sociedade se organiza espacialmente. Com o incremento de tecnologias nos levantamentos de solos, como imagens de satélites, Sistemas de Informações Geográficas, técnicas de geoprocessamento, entre outras, têm dinamizado e acelerado a obtenção de informações referente à distribuição dos solos na paisagem. Os estudos da relação solo-relevo que utilizam os dados referentes a atributos do terreno (inclinação e a declividade do terreno, a orientação e a curvatura da superfície terrestre) são úteis para compreender a origem, a distribuição e a diversificação dos solos na paisagem (PASSOS, 1987; CAMPOS et al., 2006). Assim é preciso aprofundar a discussão sobre a influência do relevo, da altitude e das formas das vertentes na formação dos solos (SOUSA JUNIOR & DEMATTÊ, 2008). Bigarella et al. (1996) discutem como a topografia local influencia a distribuição do solo na paisagem e que as propriedades dos solos variam lateralmente de acordo com a posição topográfica, a orientação e a declividade da vertente condicionadas pelo fluxo hídrico. Os dados digitais do terreno proporcionam algumas vantagens em relação ao método tradicional de separação das unidades de mapeamento. As variáveis oriundas do MDE mostram-se como ferramentas que podem melhorar a predição de ocorrência dos tipos de solos (IPPOLITI et al., 2005). Segundo (VALERIANO, 2008) a curvatura vertical e horizontal do terreno relaciona-se com a intensidade dos processos de migração e acúmulo de água, minerais e matéria orgânica no solo através da superfície, proporcionados pela gravidade. Deste modo, desempenha papel importante sobre o balanço hídrico e o equilíbrio entre os processos de pedogênese e morfogênese. Troeh (1965) apud Resende (2007) caracteriza as pedoformas em lineares, convexas e côncavas. Essas formas conjugam-se com formas horizontais (planares, convergentes e divergentes), formando nove tipos de pedoformas. Várias pesquisas têm sido realizadas com o objetivo de entender a distribuição e o comportamento dos sistemas pedológicos na abrangência da área de estudo, tendo como pressuposto a relação solo-relevo. Assim como os recentes estudos (MAGALHÃES, 2008; ROCHA, 2011; MAGALHÃES, 2013; SILVA, 2014; CALEGARI & MARCOLIN, 2014; DANZER, 2015 etc) que, de alguma forma, abordaram a compreensão da relação solo-paisagem. Neste sentido, o objetivo deste trabalho é levantar informações sobre os atributos da superfície do terreno, tais como a forma da vertente, declividade e altimetria a partir de MDE. Com isso auxiliar na interpretação da distribuição espacial dos solos na paisagem como base para o levantamento de solos da área de estudo.
Material e métodos
A Folha Topográfica de Marechal Cândido Rondon (SG-21-X-B-VI-2) recobre parte dos municípios de Marechal Cândido Rondon, Quatro Pontes, Toledo, Entre Rios do Oeste, Pato Bragado, Santa Helena e Ouro Verde do Oeste, no Extremo Oeste do Estado do Paraná. A litologia da área de estudo é composta por rochas basálticas da Formação Serra Geral, Grupo São Bento, originada pelo vulcanismo do tipo fissural no final do período Jurássico, início do Cretácio (ZALÁN et al., 1990; NARDY et al., 2002; MINEROPAR, 2006). O clima é do tipo Cfa, temperado e chuvoso, sem a ocorrência de estação seca e moderadamente quente. As temperaturas médias no verão são superior a 22ºC e no inverno inferiores a 18ºC. (AYOADE, 2010; PARANÁ, 2013). A precipitação nessa região é homogênea no decorrer do ano, em média 1400 mm à 2000 mm (LIMBERGER, 2007). O relevo na área de estudo apresenta diferenças no padrão das formas. Bade (2014) subdivide as principais unidades morfoesculturais que compõem a paisagem da região em: Unidade de São Francisco (vertentes convexas nos topos, retilíneas nas médias vertentes e côncavas nos fundos de vale); Unidade de Foz do Iguaçu (vertentes retilíneas); Unidade de Marechal Cândido Rondon (vertentes retilíneas/convexas nos interflúvios, retilíneas nas médias vertentes e côncavas nos setores de fundo de vales) e Unidade de Nova Santa Rosa (vertentes longas e retilíneas). A rede hidrográfica da área de estudo faz parte da Bacia do Paraná III (BP- III). Os principais rios que controlam a esculturação do relevo na área de estudo, juntamente com os seus afluentes, são o Rio Marreco, Arroio Fundo, Rio São Francisco, Rio Guaçu e o Rio Paraná (nível de base regional). As cabeceiras de drenagem dos rios Marreco e Arroio Fundo caracterizam a transição entre as Unidades Morfoesculturais de Foz do Iguaçu e São Francisco, onde se percebe o recuo das vertentes na direção leste da bacia do BP-III. Os arquivos vetoriais e matriciais utilizados para a elaboração dos mapas temáticos foram adquiridos nos sites das seguintes instituições: - Instituto de Terras, Cartografia e Geociências (ITCG): Carta topográfica (1:50.000); - TOPODATA (VALERIANO, 2008): Curvatura vertical e horizontal do terreno; - Earth Explorer (USGS): Imagens de radar SRTM; - Instituto Brasileiro de Geografia e Estatística (IBGE): Rede Hidrográfica, Limites municipais e estaduais. Os arquivos foram armazenados em um banco de dados geográfico para posterior integração, análise e geração dos mapas temáticos e perfis topográficos a partir dos softwares Spring 5.4 e QGis 2.10. Foram gerados os mapas de topografia, declividade e de curvatura do terreno. O mapa temático referente à curvatura vertical e horizontal do terreno (Figura 1) foi elaborado a partir dos dados organizados por (VALERIANO, 2008) disponibilizados no site do TOPODATA. A curvatura vertical expressa o formato da vertente em convexo, retilíneo ou côncavo e é representado na legenda pelos algarismos 1, 2 e 3, respectivamente. Enquanto que a curvatura horizontal expressa o formato da vertente em divergente, planar ou convergente e é representado pelos algarismos 1, 2 e 3 (VALERIANO, 2008).
Resultado e discussão
A descrição topográfica e morfológica das vertentes foi realizada a partir
de quatro perfis topográficos selecionados em diferentes setores
geomorfológicos da paisagem, associando as classes de declividade com as
formas vertical e horizontal em cada segmento das vertentes.

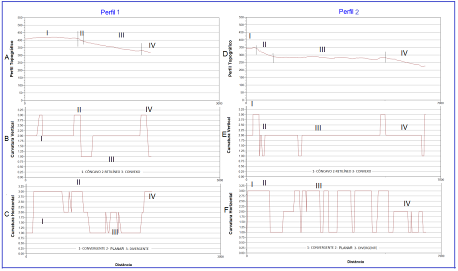

O perfil 1 (Figura 2) apresenta predomínio de formas retilíneas-divergentes
e retilíneas-convergentes (Figura 2-B-I-I), destacando a presença de dois
segmentos de transição marcados pelas formas convexas-divergentes e
côncavas-convergentes (Figura 2-B-II/C-II e B-IV/C-IV), do segmento superior
(topo) para a base da vertente, respectivamente. Esse perfil topográfico
representa um compartimento com relevo suave ondulado, com vertentes longas
(aproximadamente 2 km de extensão) e declividades entre 3-8% e 8-20% (Figura
4).
Nesse perfil, a morfologia da vertente favorece a formação de solos
evoluídos pedogeneticamente, principalmente no segmento de topo. Conforme
destaca Gessler et al. (2000), as superfícies com formas retilíneas e
planares, como os setores de topo, apresentam condições de estabilidade
ambiental ideal para o desenvolvimento da pedogênese em relação à
geomorfogênese. Por outro lado, as superfícies instáveis, como aquelas
representadas pelos segmentos de vertentes curtos, convexos e divergentes
possuem, normalmente, solos menos desenvolvidos (VIDAL-TORRADO; LEPSCH;
SOUZA FILHO, 1999).
A mudança abrupta na forma da vertente, que passa de retilínea para convexa,
indica a transição para solos menos evoluídos. Nesse segmento, o transporte
e a perda de matéria são mais intensos, facilitados pelo aumento da
declividade e pela forma convexa (GESSLER, et al.; 2000). À jusante do
perfil topográfico 1, o segmento de vertente apresenta características
morfológicas convexas–divergentes (Figura 2-B-IV/C-IV), semelhantes àquelas
da ruptura do último segmento descrito.
No perfil 2 (Figura 2-E-I/F-I), o segmento de topo é curto, retilíneo-
divergente, seguido de uma ruptura de declive, convexa-divergente (Figura 2-
E-II/F-II). Esses dois segmentos enquadram-se nos setores de relevo
ondulado, com predomínio de declividades superiores a 20%. As formas
divergentes reduzem a velocidade e a intensidade dos processos
pedogenéticos, influenciando na espessura e na variação espacial dos solos
conforme destacam Bigarella et al. (1996). Os autores verificaram que nas
vertentes mais inclinadas, a drenagem é rápida se comparada com as áreas
mais planas, o que reduz o tempo de permanência da água no solo e, por
consequência, a velocidade e a intensidade dos processos formadores do solo.
Os segmentos subsequentes (Figura 2-E-III/F-III) são caracterizados por
formas retilíneas-convergentes associadas às retilíneas-divergentes. Esse
tipo de morfologia relaciona-se à formação de solos mais profundos, embora
possa desencadear perda de materiais menos intensa em relação aos tipos de
forma que caracterizam os segmentos à montante da vertente.
Nos setores em que se destacam as morfologias retilíneas-convergentes, podem
ser encontrados solos influenciados por fluxos hídricos concentrados,
associados aos canais fluviais nos setores representados pelo perfil em
questão. À jusante do perfil 2, a forma retilínea-planar (Figura 2-E-IV/F-
IV) e a declividade (0-3 e 3-8%) favorecem a pedogênese em detrimento da
erosão, corroborando com estudos de Bonfatti (2012).

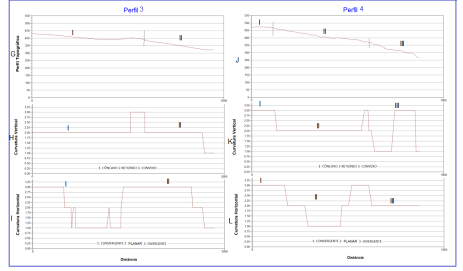

No perfil 3 (Figura 3-H-I/i-I) predominam formas retilíneas-convergentes e
retilíneas-divergentes e declividades inferiores a 8%. O segmento retilíneo-
convergente antecedendo a transição morfológica para o trecho à jusante com
declividades superiores a 8% (Figura 4) com predomínio da forma retilínea-
divergente (Figura 3-H-II/i-II). No setor de média vertente a declividade
aumenta para valores em torno de 20-30%. Essa classe de declividade
desencadeia alterações na infiltração hídrica e na evolução do solo como no
aceleramento do transporte de material. No sopé da vertente predomina a
forma côncava-convergente, favorecendo a concentração de umidade e de
material transportado do setor de montante (GESSLER, et al.; 2000).
O perfil 4 localiza-se num ambiente geomorfológico mais dissecado,
predominando topos curtos, vertentes íngremes, declividades superiores a 20%
e alguns segmentos com inclinação até 45%. À montante do perfil, a vertente
apresenta forma convexa-divergente (Figura 3-K-I/L-I) e a circulação hídrica
é mais rápida, restringindo a pedogênese. Na média vertente, encontram-se as
formas retilínea-planar, retilínea-côncava e retilínea-convexa (Figura 3-K-
II/L-II) associadas às declividades de 20% e 30%. Na baixa vertente
predominam formas côncava-planar e convexa-planar (Figura 3-K-III/L-III).
Esse perfil apresentou predomínio de declividades superiores a 20% e de
formas côncavas e convergentes, o que auxilia na concentração do fluxo
hídrico, determinando processos erosivos mais intensos.
Mapa temático representando as formas verticais convexas, côncavas e retilíneas; e as formas horizontais convergentes, divergentes e planares.
Figura temática representando graficamente a topografia do terreno as formas das curvaturas da vertente selecionada.
Figura temática representando graficamente a topografia do terreno as formas das curvaturas da vertente selecionada.
Mapa temático representando as classes de declividade e a localização de cada perfil topográfico.
Considerações Finais
A partir dos dados de curvatura vertical do terreno (côncava, retilínea e convexa) e curvatura horizontal (convergente, planar e divergente) foi possível inferir os limites de transição lateral dos solos, assim como inferir o grau de desenvolvimento vertical desses corpos em função da ação da água ao longo da vertente. As geotecnologias, incluindo os dados provenientes de Modelos Digitais de Elevação auxiliaram na obtenção rápida e precisa de dados, referentes às formas de vertente, à delimitação e ao mapeamento dos solos na vertente. Elas permitiram a integração das informações sobre os elementos físicos que compõem a paisagem, de modo que a caracterização das formas de vertentes apresenta-se como importante base de informação para a delimitação espacial dos solos na paisagem. Contudo, devem ser descritos mais perfis topográficos que demonstrem os padrões das formas de vertentes predominantes na área, auxiliados de observações e descrições em campo. Assim como, coletas de amostras de solos, descrições morfológicas, análises físicas, químicas e a classificação taxonômica dos solos. Com isso, gerar o mapa de solos da área de estudo.
Agradecimentos
A Capes e ao CNPq pela concessão da bolsa de estudo e aos professores orientadores deste trabalho.
Referências
AYOADE, J.O. Introdução à climatologia para os trópicos. Rio de Janeiro:Bertrand Brasil, 8ª ed. 2010. 332 p.
BADE, M. R. Definição e caracterização das unidades de paisagem das Bacias Hidrográficas do Paraná III (Brasil/Paraguai). Programa de Pós-graduação em Geografia. UNIOESTE. Dissertação de Metrado, 2014, 114p.
BIGARELLA, J.J.; BECKER, R.D.; SANTOS, G.F. Estrutura e origem das paisagens tropicais e subtropicais. Florianópolis: Editora da UFSC, V. II, 1996.
BONFATTI, B. R. Geotecnologias aplicadas ao levantamento de solos e da aptidão agrícola da microbacia Lajeado dos Mineiros, São José do Cerrito, SC. Dissertação de Mestrado. Universidade Estadual de Santa Catarina, p. 138, 2012.
CALEGARI, M. R.; MARCOLIN L. Relação solo - paisagem na bacia da Sanga Matilde Cuê, Marechal Cândido Rondon (Pr). Bol. geogr., Maringá, v. 32, n. 3, p. 110-121, set.-dez., 2014.
DANZER, M. Relação solo-relevo na subunidade morfoescultural de Nova Santa Rosa – PR. Dissertação de mestrado. UNIOESTE, Marechal Cândido Rondon, 2015.
GESSLER, P.E., et al. Modeling soil-landscape and ecosystem properties using terrain atributes. Soil SCI. SOC. AM. J. vol. 64, 2000.
IPPOLITI, G. A. R. et al. Analise digital do terreno: ferramenta na identificação de pedoformas em micro bacia na região de “Mar de Morros” (MG). Revista Brasileira de Ciência do Solo, v. 29, nº 02, p. 269-276, 2005.
LIMBERGER, L. O clima do Oeste do Paraná: análises da presença do lago de Itaipu. Dissertação de mestrado. Rio Claro, UNESP, 2007.
MAGALHÃES, V. L. Os sistemas pedológicos e paisagem na bacia da sanga clara, município de Marechal Cândido Rondon. Dissertação de Mestrado em Geografia - DGE/PGE/UEM, Maringá- PR, 2008.
MAGALHÃES, V. L. Gênese e evolução de sistemas pedológicos em unidades de paisagem do município de Marechal Cândido Rondon – PR. Tese de doutorado. Maringá: UEM, 2013.
MINEROPAR, Minerais do Paraná S/A. Atlas geomorfológico do Estado do Paraná. Curitiba, 63 p, 2006.
MORESCO, M. D. Estudos da paisagem no município de Marechal Cândido Rondon – PR. Universidade Estadual de Maringá, 2007. (Dissertação de Mestrado).
NARDY, A.J.R. et al. Geologia e estratigrafia da Formação Serra Geral. Revista Geociências, 21 (2): 15-32. 2002.
PARANÁ. Secretaria de Estado do Meio Ambiente e Recursos Hídricos. Bacias hidrográficas do Paraná: Série histórica.2. ed. Curitiba, 2013.
PASSOS, E. Relação entre vertentes e solos em Umbará, Curitiba – PR. Dissertação de mestrado. UFPR. Curitiba, 1987.
ROCHA, A. S. da. Morfopedologia e Fragilidade Ambiental nos Fundos de Vale do Trecho Superior do Córrego Guavirá Marechal Cândido Rondon-Pr. Dissertação de Mestrado. UNIOESTE – Campus de Francisco Beltrão, 2011.
RESENDE, M. Pedologia: base para distinção de ambientes. Lavras: Editora UFLA, 5ª ed., 2007.
SILVA, B.A. Caracterização geoambiental do trecho superior do córrego Quatro Pontes, município de Quatro Pontes – Paraná – Brasil. Unioeste; p.68; 2014. (Trabalho de conclusão de curso).
SOUSA JUNIOR, J. G. A.; DEMATTÊ, J. A. M. Modelo digital de elevação na caracterização de solos desenvolvidos de basalto e material arenítico. Revista Brasileira de Ciência do Solo, v. 32, p.449-456, 2008.
VALERIANO, M. M. TOPODATA: guia para utilização de dados geomorfométricos locais. São José dos Campos: INPE, 2008.
VIDAL-TORRADO, P.; LEPSCH, I.F. & SOUZA FILHO, E. Relações material de origem - superfícies geomórficas e distribuição dos solos em área de sedimentos paleozoicos no município de Piracicaba (SP). R. Bras. Ci. Solo, 1999.
ZALÁN, P. V., et al. Bacia do Paraná. In: Origem e Evolução de Bacias Sedimentares. Rio de Janeiro: PETROBRAS, 1990b. p. 135 – 164.
