Autores

Monteiro, D.C.S. (UFPB) ; Souza, J.O.P. (UFPB)

Resumo

Esse trabalho apresenta a correlação de análises em perfis longitudinais e a aplicação do índice de gradiente na bacia hidrográfica do Riacho do Tigre, mais especificamente nos Riachos do Tigre, Cacimbinha e Santa Maria, identificando regiões anômalas em relação a tectônica e diferenças estruturais. Entende-se que a drenagem é um elemento extremamente sensível as alterações estruturais da paisagem se ajustando as deformações produzidas sejam elas por tectônica, diferença litológica ou alterações nos níveis de base. Os resultados encontrados a partir da aplicação do Índice de gradiente revelaram uma intima ligação das anomalias de 1ª ordem com as diferenças litoestratigráficas, enquanto que as anomalias de 2ª ordem estão ligadas aos condicionamentos das falhas e lineamentos nos canais. O Riacho Cacimbinha apresentou o maior índice em porcentagem dos perfis com 68% de trechos anômalos, enquanto que o Santa Maria e do Tigre apresentaram, respectivamente 64% e 18% de trechos anômalos.

Palavras chaves

Índice de Gradiente; Perfil Longitudinal; Bacia Hidrográfica do Riacho do Tigre

Introdução

As analises de perfis longitudinais e a aplicação do índice de gradiente tem ocupado cada vez mais destaque no âmbito da Geomorfologia fluvial, na área de morfometria, principalmente pelo fato da drenagem ser sensível as alterações estruturais da paisagem, sejam elas por tectônica, diferença litológica e alterações nos níveis de base. No Brasil, diversos trabalhos relacionando a aplicação do índice de Relação declividade extensão (RDE) à tectônica recente têm surgido. Como uma série de estudos sobre a bacia do Rio do Peixe, Rio Paraná, Aguapeí e Ivaí aplicando o Índice de Hack (1973), trabalhos como de Etchebehere (2004), Fulfaro (2005), Porto (2013) e Fujita (2011) tem apresentado a metodologia dos parâmetros morfométricos para o cálculo do RDE de forma bem didática e simples, promovendo uma terminologia própria do índice e relacionando com a neotectônica. Porém, há um grande debate sobre a aplicabilidade do índice e sua própria terminologia. Segundo Cremon (2014), os parâmetros têm sido utilizados frequentemente em geomorfologia tectônica, contudo há uma carência de estudos que correlacionem os índices ao longo do perfil longitudinal, bem como, as anomalias indicadas por eles nas morfoestruturas. Lima (2013) propõe uma terminologia de “Índice de Gradiente”, pois entende que o cálculo para os parâmetros morfométricos tem sido evidenciado sem levar em consideração a transformação da formula para a base logarítmica, recorrendo a simplismos, bem como aponta que o termo RDE (Relação declividade extensão) apresenta um equivoco conceitual, pois remete ao significado estrito do termo “relação” apontando ao comportamento combinado entre as variáveis de declividade e extensão. O Perfil longitudinal é uma ferramenta de extrema importância para a investigação do comportamento dos rios, pois ele dá uma visão cartesiana do rio, da sua nascente até a sua foz, servindo para um melhor entendimento das possíveis anomalias instaladas nos canais dos rios. A característica principal de um perfil longitudinal em equilíbrio é apresentar morfologia com decaimento de altimetria sob forma exponencial, com declividades maiores a montante e gradativamente menores à jusante (CHRISTOFOLETTI, 1980).A importância da aplicação do índice de gradiente sobre os perfis longitudinais se encontra nesse esforço de entender as variações condicionantes no perfil, que podem ser detectadas a partir de uma anomalia na valoração dos parâmetros morfométricos. É importante salientar, que esse trabalho proposto se utilizará da terminologia de Índice de Gradiente, pelo fato de se tratar de uma tradução mais coerente ao Índice de Hack, seguindo a proposta de Cremon (2014) e Lima (2013). A área de investigação corresponde a Bacia Hidrográfica do Riacho do Tigre, que se encontra inserida no município de São João do Tigre, pertencente a microrregião do cariri oriental e possui em sua área de 560,8 km². Onde será aplicado índice de gradiente em três rios da bacia e a partir da interação com os perfis longitudinais discutir as possíveis anomalias existentes, integrando com os dados de Litologia e Geologia da área em questão, apresentando assim um produto final de discussão da aplicação do índice de gradiente, relacionando as diversas variáveis que servem como indicativo de anomalias.

Material e métodos

Para a aplicação dos índices de gradiente, foram selecionados os três principais rios: Riacho do Tigre, Riacho Cacimbinha e o Riacho Santa Maria. A partir desses três rios, foram executados os cálculos do índice de Gradiente. A aplicação do índice de gradiente seguiu as recomendações de Lima (2013), no qual os cálculos derivaram do perfil semilogarítmico, sendo o calculo transformado para K= dH/lnL2 – lnL1, onde temos: K= Indíce de Gradiente, dH como a diferença entre a distancia inicial e final do canal, desde a sua nascente até a foz, LnL2 e lnL1 são, respectivamente, os logaritmos naturais da distancia da nascente ao ponto final e inicial do trecho considerado, sendo a diferença entre os dois sempre menor que ln2. A partir desses dados plotados em ambiente de software Excel, foram feitos os cálculos para os três rios a partir da divisão de trechos de índice de gradiente para cada 500 metros. Também foram feitos os cálculos para os valores dos trechos totais dos canais e logo em seguida divididos pelos índices dos trechos, assim resultando nos graus de anomalia. Segundo Troiani & Della Seta (2008), os graus de anomalia oscilam de acordo com a inteiração do substrato e sua estrutura, fazendo com que os índices variem, sendo importante para identificar o ajuste da drenagem em movimentos tectônicos. No presente artigo, foram escolhidos os limiares 2 e 10 para o índice de gradiente como limites para as anomalias de 2ª e 1ª ordem respectivamente. O Perfil longitudinal de um rio mostra a sua declividade, ou gradiente, sendo a representação visual da relação entre altimetria e o comprimento de determinado curso de água (CHRISTOFOLETTI, 1980). Os Perfis longitudinais dos riachos do Tigre, Cacimbinha e Santa Maria foram elaborados através de duas imagens de satélite Shuttle Radar Topography Mission (SRTM) disponíveis em Miranda (2016), com resolução espacial de 90 metros e tendo as coordenadas geográficas Datum WGS 1984 e escala de 1:250.000, tais imagens foram recortadas a partir da área da Bacia Hidrográfica do Riacho do Tigre, após essa etapa, foi extraída a drenagem e trabalhada em ambiente SIG (Sistemas de informações Geográficas) dividindo os trechos para a aplicação do Índice de Gradiente em intervalos de 500 m nos canais dos rios. No ArcMap 10.2.2, transformou-se o Datum para Sirgas 2000 UTM fuso 24S e foram produzidos os perfis através da ferramenta Stack profile, permitindo assim, a criação de uma tabela com os dados para serem exportados para o software Excel, sendo elaborados os perfis longitudinais dos Riachos do Tigre, Cacimbinha e Santa Maria, expostos nos resultados do presente artigo. Para a interpolação dos dados, entre Índices, Perfis, Geologia e Litoestratigrafia foram produzidos quatro mapas. Os produtos cartográficos tiveram por base a folha Pesqueira SC.24-X-B-II na escala de 1:100.000 elaborada pela Companhia de Pesquisa de Recursos Minerais (CPRM, 2015), disponibilizado no GeoBank da companhia. A carta na escala de 1:100.000 foi inserida na Drenagem automática gerada pelo ArcMap e recortada a partir da função clip de acordo com o preenchimento da drenagem. A partir dai, foram inseridos os layers de Geologia e Litoestratigrafia para a correlação de informações, entre os perfis longitudinais e os dados de informação geológica, por conta da interpolação dos shapes e das diferentes escalas, uma parte ínfima da foz do Riacho do Tigre permaneceu sem cobertura geológica, por se tratar de uma pequena parte da área de estudo, foram utilizadas inferências a partir das leituras para o preenchimento da área em questão.

Resultado e discussão

A partir da aplicação do índice do gradiente, percebe-se que para os três rios analisados apenas quatro valores, ultrapassam os valores >10 caracterizando anomalias de 1ª ordem, contudo são canais extremamente anômalos em relação a anomalias de 2ª ordem, apresentando forte influencia tectônica nos índices, bem como as diferenças de litologias para as anomalias de 1ª ordem. O Riacho do Tigre tem como extensão 39,2 Km, apresenta altitude máxima de 785 m e mínima de 510, tendo como amplitude média 298 metros. Quando comparado os valores do índice de gradiente, dos 79 trechos analisados em toda a sua extensão, 14 trechos apresentaram anomalias, sendo 13 de anomalias de 2ª ordem e apenas uma anomalia de 1ª ordem, dos Riachos analisados este canal é o que menos apresenta anomalias, com apenas 18% do canal pertencentes com anomalias. . O Riacho Cacimbinha tem 32 km de extensão, apresentando uma altitude máxima de 742 metros e mínima de 553 metros, sua amplitude média é aproximadamente de 189 metros. Esse canal foi dividido em 65 trechos dentre eles 44 apresentaram 68% de trechos anômalos, sendo três anomalias de 1ª ordem. A presença de muitas anomalias no perfil indica comportamento tectônico no condicionamento da drenagem, que será discutido mais adiante. O Riacho Santa Maria, tem em sua extensão total 21 km de canal com altitude máxima de 901 metros e altitude mínima de 603 metros, sua amplitude média é de 298 metros. Para a aplicação do índice de gradiente o canal foi dividido em 44 trechos, dentre eles, 28 apresentaram índices de anomalia todas de 2ª ordem, com porcentagem de 64%. A configuração anômala desse canal se apresenta pelo mesmo estar estritamente configurado no lineamento Apolinário. (Figura 1). A figura 2 explicita a relação da Litoestratigrafia e as anomalias do índice de gradiente evidenciando o perfil longitudinal do Riacho do Tigre. Nela, é perceptível a importância da diferença de litologia para a formação da anomalia de 1ª ordem, expressada a partir do contato entre as formações Vila Moderna e Pão de Açúcar, essa diferença de litologia evidencia no perfil longitudinal uma diferença altimétrica de 56 metros, o que pode indicar uma mudança no patamar do relevo local a partir de uma ruptura litológica. A formação litoestratigráfica Vila Moderna é constituída por rochas intrusivas compostas por piroxênio-sienitos, quartzo sienitos, anfibólio sienogranitos a álcali-feldspato granitos. A outra formação que ao se encontrar causa a anomalia de 1ª ordem é a formação Riacho do Tigre, que é uma formação Neoproterozóica constituída por anfibolitos, metabasaltos, metandesitos, anfibólio-gnaisses, gnaisses graníticos finos e metavulcanicos félsicos (CPRM, 2015). Apesar da evidência no perfil do rio principal, percebe-se que as diferenças litológicas também influenciam nas anomalias de 1ª ordem no riacho Cacimbinha, principalmente no encontro das Formações litoestratigráficas de Ortognaisses Sítio Severo e Pão de Açúcar. O complexo Pão de Açúcar são Ortognaisses de composição diorítica, enquanto que os de Sítio Severo tem em sua composição granodiorítos (CPRM, 2015). Essa diferença de litologia apresenta uma diferença no perfil longitudinal, pois de todos os rios estudados, o riacho cacimbinha é o que mais apresenta anomalias de 1ª ordem. O riacho Santa Maria, não apresenta índices com valores anômalos de 1ª ordem, esse rio apresenta em sua maior parte a Formação Pão de Açúcar. Em analise para a escarpa oriental da Borborema, Monteiro (2015) indicou que quando um rio não apresenta em sua composição grandes rupturas litológicas e nem mudanças de formações, a presença de valores com anomalias de 1ª ordem diminuem, é o caso do riacho Santa Maria, que não apresenta modificações na sua estrutura litológica, apresentando o maior valor do índice de gradiente em 9,38 e média nos valores de anomalia de 4,61. É importante salientar, que apesar de não apresentar valores de anomalia de 1ª ordem, o riacho Santa Maria é um rio que apresenta índices muito grandes de anomalia, principalmente devido a estrutura que ele perpassa. A partir da analise da imagem do Google Earth e o perfil longitudinal do Riacho Cacimbinha, compreende-se que as anomalias de 1ª ordem são configuradas a partir das diferenças litológicas, como também por mudanças bruscas no relevo da área. No aumento da figura 3, percebe-se a presença de soleiras rochosas na configuração do relevo do trecho, essa feição do relevo fez com que os índices de gradiente tivessem aumentado no seu ponto de perfil próximo a confluência com o Riacho do Tigre (Figura 3). O mapa de feições geológicas dá área de estudo (Figura 4), apresenta uma correlação das falhas e lineamentos com as anomalias do índice do gradiente, contendo o Riacho Santa Maria como destaque para o perfil longitudinal. De acordo com a imagem, a drenagem está intimamente ligada as falhas e lineamentos estruturais que perpassam a bacia hidrográfica, se tornando perceptível a influência tectônica na configuração da drenagem. Os rios têm formatos retilíneos, como boa parte do trecho do riacho Santa Maria, podendo apresentar inflexões, como por exemplo, trechos do riacho Cacimbinha e riacho do Tigre. A presença das falhas transcorrentes dextrais e do Lineamento Apolinário com direção NW-SW condicionando trechos dos Riachos Cacimbinha e Santa Maria, corroboram o grande número de anomalias de 2ª ordem nesses trechos. As anomalias de 1ª ordem estão intimamente ligadas às diferenças de litoestratigrafia e diferenças em resistência das rochas no relevo, essas anomalias são encontradas nos canais dos Riachos do Tigre e Cacimbinha. No Riacho do Tigre a diferença litológica evidencia no perfil longitudinal um desnível de 56 metros, no Riacho Cacimbinha as anomalias estão ligadas a diferença das Formações Litoestratigráficas, além da presença de soleiras rochosas. As anomalias de 2ª ordem estão ligadas a presença de falhas condicionando a estrutura da drenagem, caso do Riacho Santa Maria que além de percorrer uma zona com apenas uma Formação litoestratigráfica, também é condicionado por um lineamento no seu percurso atribuindo a esse riacho uma forma retilínea.

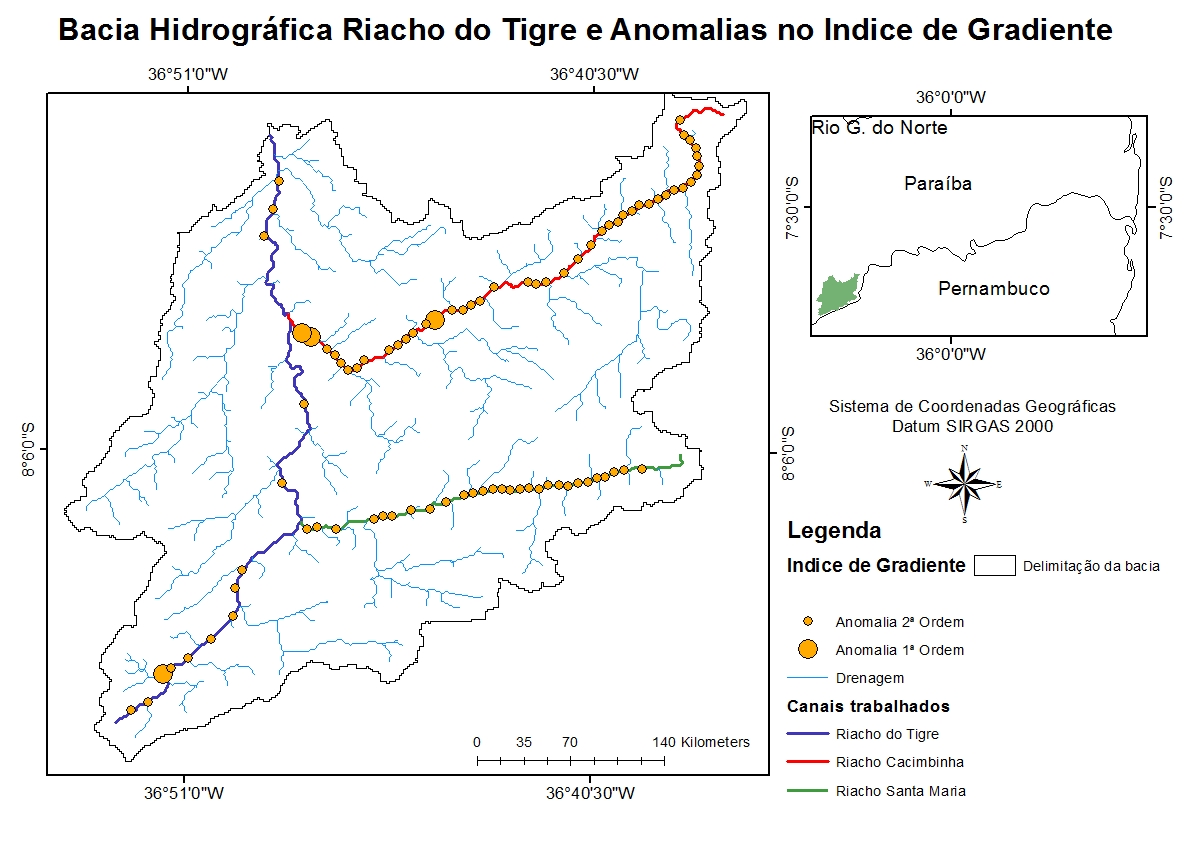

Localização da Área de Estudo e Anomalias do Índice do Gradiente

Localização da Área de Estudo e Anomalias do Índice do Gradiente

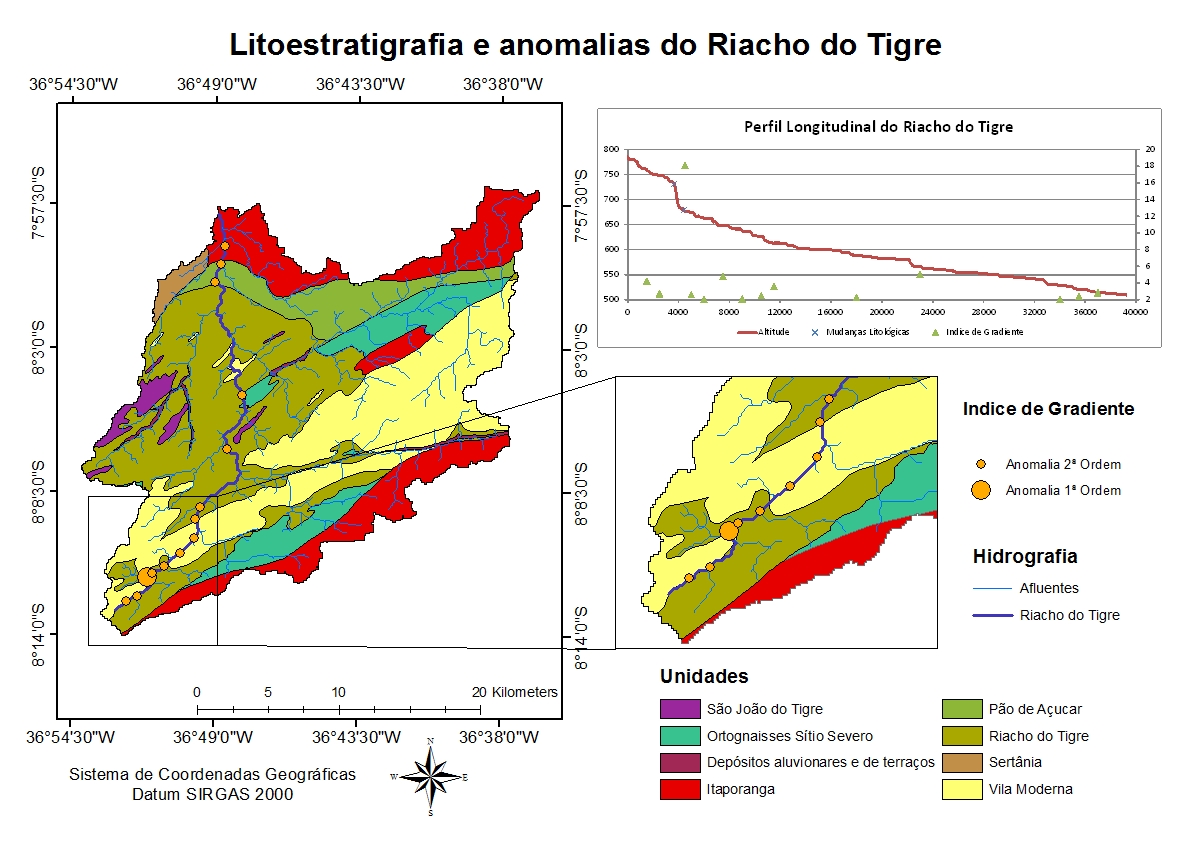

Litoestratigrafia e Anomalias do Riacho do Tigre

Litoestratigrafia e Anomalias do Riacho do Tigre

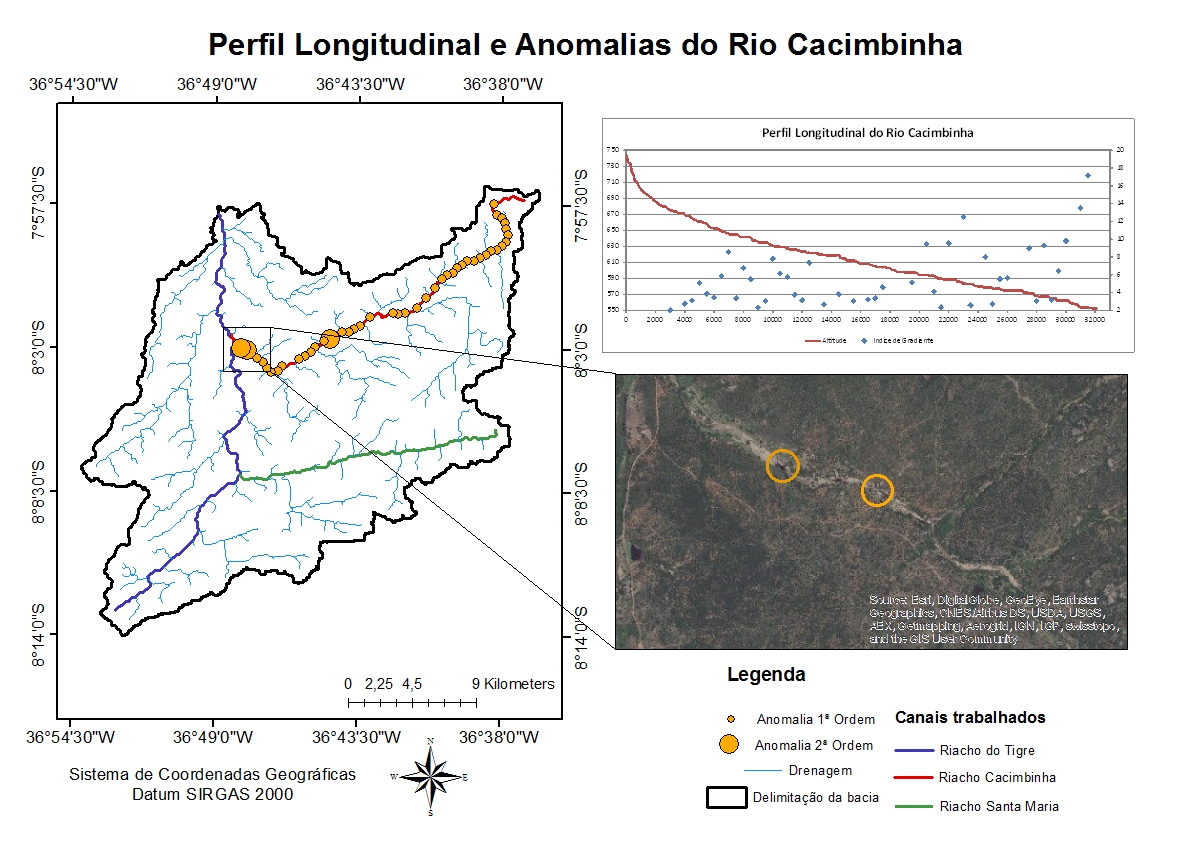

Perfil Longitudinal e Anomalias do Rio Cacimbinha

Perfil Longitudinal e Anomalias do Rio Cacimbinha

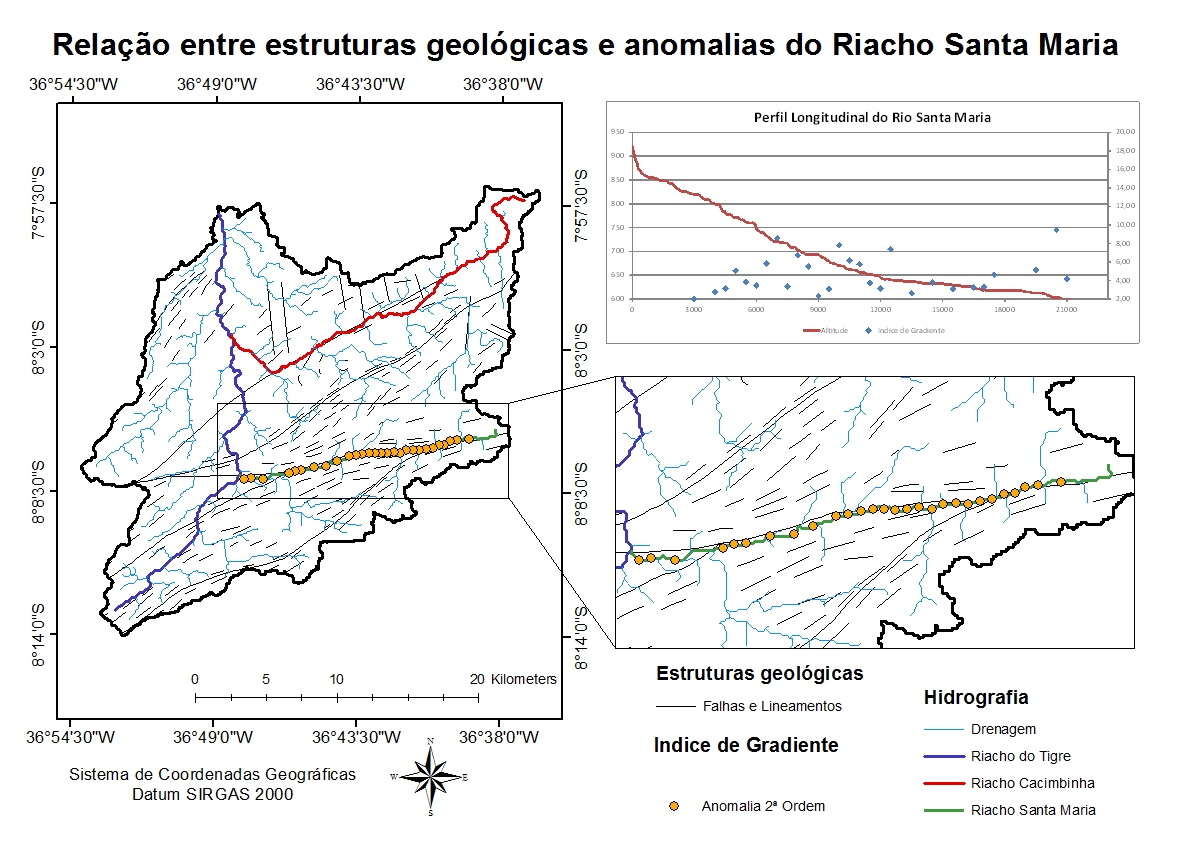

Estruturas Geológicas e Anomalias do Riacho Santa Maria

Estruturas Geológicas e Anomalias do Riacho Santa Maria

Considerações Finais

As técnicas de analises morfométricas dos índices de gradiente para a caracterização da drenagem se configuram de forma simples, práticas e eficientes para as analises de cunho regional, permitindo entender como o índice se relaciona com os setores anômalos, bem como, com a compartimentação geológica e litoestratigráfica da bacia hidrográfica pertencente à área de estudo. Os resultados da pesquisa foram obtidos a partir da analise do índice de gradiente em relação ao perfil longitudinal correlacionando com os produtos cartográficos, dentre eles: os mapas de Litoestratigrafia e de Estruturas geológicas da área. Diante desses resultados apresentados, as analises dos índices de Gradiente e perfis longitudinais apresentaram nos três Riachos zonas anômalas, apresentando quatro valores para anomalias de 1ª ordem. Os Riachos Cacimbinha e Santa Maria apresentaram uma grande quantidade de trechos com anomalias de 2ª ordem, a partir das configurações estruturais que os condicionam. Por fim, entende-se que o primeiro passo para a aplicação do índice de gradiente na Bacia Hidrográfica do Riacho do Tigre foi dado. A partir da analise das imagens de satélite (Google earth e SRTM) e interpolação de dados Litoestratigráficos e Geológicos dentro da Carta Pesqueira 1:100.000. Contudo, no prosseguimento do trabalho se faz necessária a ida a campo, pois assim poderemos corroborar ou confrontar as informações produzidas em laboratório com o que se apresenta no real.

Agradecimentos

Referências

ACCIOLY, Ana Cláudia de Aguiar (org). Geologia e Recursos Minerais da Folha Pesqueira SC.24-X-B-II. Escala 1:100.000. Estados de Pernambuco e Paraíba. / Ana Cláudia de Aguiar Accioly [et al.]. - Recife: CPRM - Serviço Geológico do Brasil, 2015.

CREMON, É. ROSSETI, D.F. Índices de gradiente e anomalias morfoestruturais em rios extensos: exemplo dos rios uraricoera-branco, RR. Revista Geonorte, Edição Especial 4, V.10, N.6, p.146-152, 2014.

CHRISTOFOLETTI, A. Geomorfologia. São Paulo: Edgard Blucher, 1980.

ETCHEBEHERE, M.L.C.; SAAD, A.R.; PERINOTTO, J.A.J.; FULFARO, V.J. Aplicação do índice “Relação Declividade-Extensão – RDE” na Bacia do Rio do Peixe (SP) para detecção de deformações neotectônicas. Revista do Instituto de Geociências – USP – Série Científica, São Paulo, v. 4, n. 2, p. 43-56. 2004.

F TROIANI, M, DELLA SETTA. The use of the Stream Length–Gradient index in morphotectonic analysis of small catchments: A case study from Central Italy. Geomorphology n. 102, p 159-168. 2008.

FUJITA, R. H. et. al./ Perfil longitudinal e a aplicação do índice de gradiente (RDE) no rio dos Patos, bacia hidrográfica do rio Ivaí, PR. Revista Brasileira de Geociências, volume 41 (4), p 597-603, 2011.

FULFARO, V.J. et. al./ The Araras Escarpment in the upper Paraná River: implications to fluvial neotectonics on the Paraná drainage net evolution Revista Brasileira de Geomorfologia, Ano 6, Nº 1, p 115-122, 2005.

HACK, J.T. Stream profile analysis and stream gradient index. US Geol. Survey Jour. Research, v.1, n.4, p.421-429, 1973.

LIMA, A. G. Índice de gradiente de canal: significados e diretrizes para aplicação. Geosul, Florianópolis, v. 28, n. 56, p 147-162, 2013.

LIMA, A.G. Índice de gradiente de canal: significados e diretrizes para aplicação. Brazilian Geographical Journal: geosciences and humanities research medium, v. 4, p. 680-692, 2013.

MIRANDA, E. E. de; (Coord.). Brasil em Relevo. Campinas: Embrapa Monitoramento por Satélite, 2005. Disponível em: http://www.relevobr.cnpm.embrapa.br>. Acesso em: 1 mar. 2016.

MONTEIRO, K. A. Análise geomorfológica da escarpa oriental da Borborema a partir da aplicação de métodos morfométricos e análises estruturais. Tese (Doutorado)- Universidade Federal de Pernambuco, Recife. UFPE, 2015.

PORTO, D.R. et. al. Análise morfotectônica da bacia hidrográfica do rio aguapeí, planalto ocidental paulista, mediante fluviomorfometria e fotointerpretação. São Paulo, UNESP, Geociências, v. 32, n.2, p.227-246, 2013.
