Anomalias no rio Jacaré-Pepira (SP) e sua correlação lito-estrutural

Autores

Valezio, E.V. (UNIVERSIDADE ESTADUAL DE CAMPINAS) ; Perez Filho, A. (UNIVERSIDADE ESTADUAL DE CAMPINAS)

Resumo

Influências litológicas e estruturais são significativas na conformação dos canais fluviais e no entendimento de sua dinâmica. Perfis longitudinais, conciliados à aplicação do índice de gradiente (RDE - Relação Declividade x Extensão) ao longo do rio Jacaré Pepira (SP), permitiram identificação de knickpoints, níveis de base efêmeros presentes no canal fluvial, evidenciando a busca permanente por estabilidade, tendo em vista os diferentes substratos por que percorre.

Palavras chaves

Geomorfologia Fluvial; Perfil Longitudinal; Índice de Gradiente

Introdução

Na Geomorfologia, parâmetros morfométricos são utilizados de forma a viabilizar quantitativa e elucidativamente o ajuste das formas aos sistemas naturais. Os perfis longitudinais, cuja discussão remonta os trabalhos de Mackin (1948), Leopold & Wolman (1957), Hack (1957), Christofoletti (1977, 1981), Howard (1980), Sinha & Parker (1996), Whipple & Tucker (1999) e Phillips & Lutz (2008), caracterizar-se-ia, conforme aponta Christofoletti (1981), como a relação direta entre as variações de altimetria e de comprimento longitudinal do canal fluvial, da nascente à foz. Constitui, portanto, a “forma esculpida diretamente pela morfogênese fluvial” (CHRISTOFOLETTI, 1977, p. 97). Etchebehere et al. (2004) destacam que tal representação morfométrica aponta curvas de conformação logarítmica, concavidades voltadas para cima e assíntotas longas, sendo que, quanto mais equilibrado o canal fluvial, mais ajustado a esta descrição estará o perfil. O índice de gradiente (Stream Gradient Index), proposto por Hack (1973), permite a correlação do substrato litológico e/ou à incidência de movimentações crustais na conformação de patamares ao longo dos canais fluviais. Segundo Etchebehere et al. (2004), a relação declividade x extensão possibilita a análise dos perfis longitudinais pelo estabelecimento de fórmula matemática simples, aplicados a trechos específicos. A identificação das principais anomalias do canal – sendo os valores resultantes enquadrados conforme o grau de deformação da feição no perfil –, seguiu o procedimento adotado por Seeber & Gornitz (1983), em que os valores entre zero e 2 apontariam para trechos sem assimetria; entre 2 e 10, anomalias de 2ª ordem, e, acima de 10, anomalias de 1ª ordem. Assim, a combinação de tais parâmetros foi utilizada como instrumentos de detecção de patamares ao longo do rio Jacaré Pepira, subsidiando a análise dos segmentos fluviais e discussões acerca de sua conformação lito-estrutural.

Material e métodos

Disposta entre as coordenadas geográficas 47º55’ – 48º55’ O e 22º33’ – 22º00’ S, a bacia hidrográfica do rio Jacaré-Pepira abrange área de 2480 km², tendo como altitude mais elevada os 1075 metros nas cabeceiras e a mais baixa os 405 metros no exutório, transcorrendo longitudinalmente cerca de 205 quilômetros. O canal fluvial principal – rio consequente que ruma no sentido SE-NW – tem como arcabouço geológico as rochas das Formações Pirambóia, Botucatu, Serra Geral, Adamantina e Itaqueri. Estabelecida no reverso das cuestas arenito-basálticas, rumando para porções centrais do Planalto Ocidental Paulista, esta unidade é caracterizada por relevos de colinas e morrotes, pontuados localmente por platôs residuais e planaltos interiores (ALMEIDA, 1964). Segundo Ponçano et al. (1981, p. 70), “(...) o relevo desta província mostra forte imposição estrutural, sob o controle de camadas sub-horizontais, com leve caimento para oeste”, tendo ainda como característica de sua rede de drenagem, corredeiras e cachoeiras, formados a partir de soleiras das rochas efusivas da Formação Serra Geral. Para detecção de alterações no substrato litológico e/ou na incidência de movimentações crustais em que o canal fluvial está disposto, aplicou-se o índice de gradiente ou Relação Declividade x Extensão (RDE) (HACK, 1973). O perfil longitudinal foi produzido com base em cartas topográficas (IBGE – Escala 1:50.000) e alterações eventuais corrigidas em ambiente SIG (ArcGIS 10.0). Foram utilizadas cartas geológicas em escala 1:250.000 (DAEE/ Unesp, 1982) e 1:1.000.000 (CPRM), material significativo para a correlação dos distintos substratos litológicos e seus desdobramentos na dinâmica do canal fluvial. Complementarmente, foram utilizadas também imagens orbitais (SRTM e Google Earth) e não orbitais (IAC, 1962 – Escala aproximada 1:25.000) para identificação lineamentos e seleção de pontos para trabalho de campo.

Resultado e discussão

Ao longo de seu curso, sob diferentes composições geológicas, o canal fluvial se dispõe em rede de segmentos fluviais decorrentes da presença constante de soleiras de rochas da Formação Serra Geral, cuja exposição remonta o processo de erosão diferencial proporcionada pela dinâmica fluvial. A conformidade entre os trechos de ruptura com as zonas de ocorrência dos basaltos permite inferir quanto à ação estrutural destas rochas na morfogênese do perfil longitudinal. Nos trechos de maior desnível topográfico, entre 810 e 700 metros e 680 a 500 metros de altitude, as rochas da Formação Serra Geral se colocam como substrato, ali ocorrendo os knickpoints e corredeiras. Segundo Ab’Saber (1961) e Curti (2011), a presença de fraturas nos derrames confluem na exposição de zonas de fragilidade à ação das águas, iniciando e potencializando a ação de arranque dos blocos rochosos e a formação de patamares no canal fluvial, como no caso dos patamares observados – Cachoeira das Três Quedas, São Sebastião, Santo Antônio e Roseira. A presença de fraturas e diaclases se consuma como grande responsável pela manutenção destas quedas e pelo contínuo processo de erosão regressiva. Conforme exposto por Barcha & Arid (1975), essa diferenciação de resistência entre derrames e estruturas diferenciadas faz com que os canais fluviais incidam seu leito sobre o capeamento sedimentar, fixando-se posteriormente no basalto graças ao controle estrutural e sua resistência. A larga magnitude das erupções ocorridas entre 135 e 115 milhões de anos atrás, na passagem Juro/Cretácea no Mesozóico (FODOR et. al., 1989; RENNE et. al., 1992; BRYAN et. al., 2010) foi capaz de gerar diferentes pulsos de extravasamentos de rochas básicas e, consequentemente, diferentes composições e estruturas. Quando comparamos o perfil longitudinal ao índice de declividade x extensão, fica nítida a relação entre estes parâmetros morfométricos e os knickpoints encontrados em campo (Figuras 1 e 2). Os valores encontrados pela aplicação do índice de gradiente revelam a presença de anomalias de 1a e 2a ordem – dos vinte e sete trechos mensurados, oito se apresentaram como de 1ª e nove de 2ª ordem. Foi observada concentração de altos valores (acima de 10), no alto curso do rio Jacaré-Pepira, coincidentes as maiores rupturas de declive entre 810 e 700 metros. O gradiente de concentração dos valores mais elevados também se equivale a trechos do canal onde ocorrem substrato rochoso basálticos. Já as anomalias de 1ª ordem foram detectadas entre as altitudes de 700 a 640 metros e no trecho correspondente entre 540 e 500 metros e entre 460 e 440 metros de altitude. Na transição entre as Formações Pirambóia e Botucatu, constatou-se nova ruptura no perfil longitudinal, cujo índice RDE apontou para anomalias de 1ª e 2ª ordem, fato este que pode ter sido potencializado pela presença da Serra de Dourado e pelas rochas basálticas de sua porção basal e forma marcadora de ações tectônicas (ALMEIDA, 1964; CORREA, 2000). Segundo Etchebehere (2000), os valores de RDEtotal compreendidos entre o intervalo de 0 a 2 corresponderiam a segmentos em equilíbrio. Desta forma, com base nos segmentos identificados, o rio Jacaré-Pepira contaria com quatro segmentos em estádios de equilíbrio, rompidos por níveis de base efêmeros. Os vales encaixados e trechos em erosão, presentes ao longo do canal fluvial, confluem a ação litológica e a presença de lineamentos transversais ao canal, contribuindo para a regressão dos patamares por meio de processos erosivos remontantes. As origens de tais rupturas de declive estão diretamente associadas a características das rochas (fraturamento e diaclases) e possíveis movimentações crustais (abatimento de blocos). Como visualizadas in situ, a presença de juntas e diaclases foram determinantes para a ocorrência da formação destes patamares, confluindo para o complexo arranjo das rochas basálticas na Bacia Sedimentar do Paraná e, consequentemente, na bacia do rio Jacaré-Pepira.

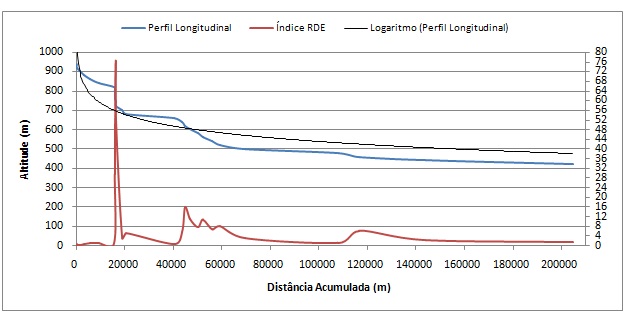

Relação entre o perfil longitudinal e suas rupturas de declive com os índices de gradiente calculados.

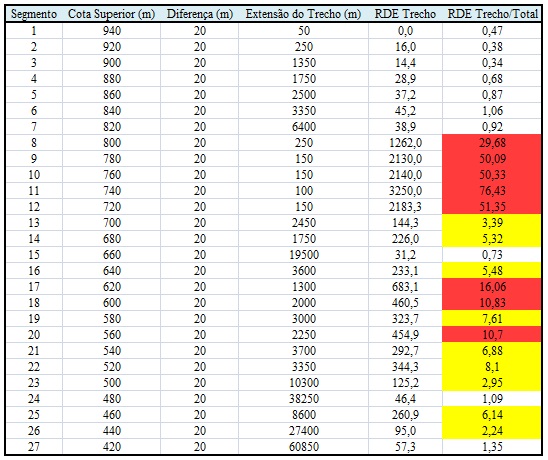

Valores individualizados dos diferentes segmentos analisados ao longo do rio Jacaré-Pepira (SP)

Conclusões

A identificação de patamares ao longo do curso do canal fluvial do rio Jacaré- Pepira explana as relações diretas entre a morfodinâmica do rio e seus constituintes lito-estruturais. A utilização dos parâmetros morfométricos aqui dispostos se mostrou capaz de identificar e associar o arcabouço geológico à dinâmica evolutiva do rio. As anomalias de 1ª e 2ª ordem forneceram base para a discussão dos processos – erosão, arranque e abrasão –, da relação com o substrato geológico, e apontamentos para identificação de lineamentos e sua influência na formação destas rupturas de declive. Assim, o perfil longitudinal e o índice RDE, associados aos trabalhos de campo e demais dados (cartas topográficas, imagens orbitais e não-orbitais), contribuem para as discussões geomorfológicas a cerca da evolução do reverso das cuestas arenito-basálticas ao longo do tempo da natureza.

Agradecimentos

Agradecemos à Fundação de Amparo à Pesquisa do Estado de São Paulo (FAPESP) pelo financiamento da pesquisa (2013/24885-1).

Referências

ALMEIDA, F. F. M. Fundamentos geológicos do relevo paulista. São Paulo: Instituto Geográfico e Geológico, n. 41, 1964.

AB’SABER, A. N. Bacia do Paraná-Uruguai: estudo da geomorfologia aplicada (1961). In: AB’SABER, A. N.; MODENESI-GAUTTIERI, M. C. (org.). A obra de Aziz Nacib Ab’Saber. São Paulo, Beca, 2010.

BARCHA, S. F.; ARID, F. M. A origem das cachoeiras da bacia do Alto Paraná In: Revista Brasileira de Geociências, vol. 5, n. 2, 1975.

BRYAN, S. E.; PEATE, I. U.; PEATE, D. W.; SELF, S.; JERRAM, D. A.; MAWBY, M. R.; MARSH, J. S.; MILLER, J. A. The largest volcanic eruptions on Earth. In: Earth-Science Reviews, n. 102, p. 207-229, 2010.

CHRISTOFOLETTI, A. Considerações sobre o nível de base, rupturas de declive, capturas fluviais e morfogênese do perfil longitudinal In: Revista Geografia, 2 (4), 1977

CHRISTOFOLETTI, A. Geomorfologia Fluvial. São Paulo: Edgard Blucher, 1981.

CORREA, U. M. P. Estudo das águas subterrâneas das bacias hidrográficas dos rios Jacaré-Guaçu e Jacaré-Pepira no Estado de São Paulo. Disponível em: <http://aguassubterraneas.abas.org>, Acesso em 16/12/2013.

CURTI, D. K. Tipologia e origem das fraturas sub-horizontais em basaltos da Formação Serra Geral, Brasil. Dissertação de Mestrado: IGc/USP, São Paulo, 2011.

ETCHEBEHERE, M. L. C. Terraços neoquaternários no vale do rio do Peixe, Planalto Ocidental Paulista: implicações estratigráficas e tectônicas. (Tese de doutorado). Rio Claro, Unesp, 2000.

ETCHEBEHERE, M. L.; SAAD, A. R.; FULFARO, V. J.; PERINOTTO, J.A. de J. Aplicação do índice “relação declividade-extensão – RDE” na Bacia do Rio do Peixe (SP) para detecção de deformações neotectônicas. In: Geol. USP Série Científica, São Paulo, v. 4, n. 2, pp. 43-56, 2004.

FODOR, R. V.; MCKEE, E. H.; ROISENBERG, A. Age distribution of Serra Geral (Paraná) flood basalts, southern Brazil. In: Journal of South American Earth Sciences, v. 2, n. 4, p. 343-349, 1989.

HACK, J. T. Studies of longitudinal stream profiles in Virginia and Maryland. In: U.S. Geol. Survey Prof. Paper, 294-B, pp. 45-97, 1957.

HACK, J. T. Stream-profile analysis and stream-gradient index In: U.S. Geol. Survey Jour. Research, 1(4):421-429, 1973.

HOWARD, A. D. Thresholds in river regimes. In: COATES, D. R.; VITEK, J. D. Thresholds in Geomorphology. Allen and Unwin,Winchester, Mass., 1980.

LEOPOLD, L. B.; WOLMAN, M. G. River Channel Patterns: Braided, Meandering and Straight In: Geological Survey Professional Paper 282-B. Washington: United States Government Printing Office, 1957

MACKIN, J. H. Concept of the graded river. In: Geological Society of America Bulletin, v. 59, n. 5, p. 463-512, 1948

PHILLIPS, J. D.; LUTZ, J. D. Profile convexities in bedrock and alluvial streams. In: Geomorphology, 102, pp. 554-566, 2008.

PONÇANO, W. L.; ALMEIDA, F.F.A. de; CARNEIRO, C.D.R.; BISTRICHI, C.A., PIRES NETO, A. C.; ALMEIDA, M. A.; PRANDINI, F. L.; ÁVILA, I. G.; FORNASARI FILHO, N.; IWASA, O. Y.; SANTOS, M. do C.S.R. dos. Mapa geomorfológico do estado de São Paulo. IPT Monografias n°5, Volume II-Mapa (1:1.000.000), 1981.

RENNE, P. R.; ERNESTO, M.; PACCA, I. G.; COE, R. S.; GLEN, J. M.; PRÉVOT, M.; PERRIN, M. The age of Paraná Flood VOlcanismo, rifting of Gondwanaland, and the Jurassic-Cretaceous boundary. In: Science, v. 258, p. 975-979, 1992.

SEEBER, L & GORNITZ, V., River profile along the Himalayan arc as indicators of active tectonics. In: Tectonophysics, v. 92, p. 335-367, 1983.

SINHA, S.; PARKER, G. Causes of concavity in longitudinal profiles of rivers. In: Waters Resources Reserch, v. 32, n. 5, p. 1417-1428, 1996.

WHIPPLE, K. X., TUCKER, G. E. Dynamics of the stream-power river incision model: Implications for height limits of mountain ranges, landscape response timescales, and research needs: Journal of Geophysical Research, v. 104, 1999.
