Elaboração do Mapa dos Compartimentos de Relevo de parte do Município de Santo Anastácio-SP através das imagens tridimensionais ALOS PRISM

Autores

Nunes, J.O. (UNIVERSIDADE ESTADUAL PAULISTA) ; Fushimi, M. (UNIVERSIDADE ESTADUAL PAULISTA) ; Hasegawa, J. (UNIVERSIDADE ESTADUAL PAULISTA) ; Santos, C.A.M. (UNIVERSIDADE ESTADUAL PAULISTA)

Resumo

Nas paisagens do município de Santo Anastácio-SP, predominam as colinas de topos suavemente onduladas, com sério quadro de degradações erosivas. O presente trabalho teve como objetivo, elaborar o mapeamento dos compartimentos de relevo de parte do município de Santo Anastácio-SP, utilizando técnicas de estereoscopia digital com restituição – 3D, através das imagens ALOS/PRISM, vinculados a trabalhos de campo identificando os solos, as formações geológicas e as estruturas sinformes e antiformes.

Palavras chaves

mapeamento; relevo; estereocopia digital

Introdução

As paisagens do município de Santo Anastácio,SP, são constituídas na sua maioria por substrato geológico de rochas sedimentares muito friáveis (Formação Adamantina e Santo Anastácio), predominando relevos colinosos de topos suavemente ondulados associados a Latossolos Vermelhos e Argissolos Vermelho- Amarelos. Historicamente, devido ao manejo inadequado, formaram um dos piores quadros de degradações erosivas do Estado de São Paulo, constituídas de processos de ravinamentos e voçorocamentos. No que refere aos projetos de planejamento e gestão ambiental relacionado ao estudo do relevo e dos solos, pouca ênfase foi dada aos mapeamentos geomorfológicos na escala do planejamento urbano e regional (1:25.000). Estes documentos são de extrema importância na gestão e ordenamento da expansão urbana, da escolha de áreas para implantação de aterros sanitários, na recuperação de áreas degradadas, na identificação de tipos de solos para fins agrícolas e de engenharia ambiental, na recuperação de estradas vicinais, etc. Em todos os exemplos citados, tem sido elaborados projetos a partir dos mapeamentos e levantamentos geomorfológicos realizados nos municípios de Presidente Prudente e Álvares Machado, SP. O desenvolvimento desta pesquisa tem permitido aprofundar e aperfeiçoar conhecimentos técnicos e metodológicos de mapeamento digital, a partir de imagens de satélite ALOS/PRISM (Dezembro de 2007), consolidando propostas para a melhoria de estudos da dinâmica geomorfológica e geográfica dos ambientes urbanos e rurais muito degradados em determinadas áreas do Extremo Oeste Paulista-SP. O objetivo do presente trabalho foi a elaboração do mapeamento dos compartimentos de relevo de parte do município de Santo Anastácio,SP, localizado sob as coordenadas 22°15'15.30"S e 51°53'41.71"O; 21°55'41.78"S e 51°48'22.81"O; 22° 0'58.42"S e 51°32'53.68"O; 22°18'11.24"S e 51°34'9.15"O, inter- relacionando com os aspectos de uso e ocupação do solo e seus respectivos processos erosivos.

Material e métodos

Em relação aos procedimentos utilizados na elaboração do mapeamento dos compartimento de relevo, foram adaptadas as metodologias de Tricart (1965), compreendendo a 6ª unidade taxonômica 10-2, e Ross (1992), que corresponde ao 4º, 5º e 6º taxon. Para elaboração do mapa, aplicou-se a técnica de restituição – 3D através de pares estereoscópicos das imagens ALOS/PRISM (Forward - ID: ALPSMF063233990 e Backward - ID: ALPSMB063234100), da região de Presidente Prudente-SP, utilizando o Sistema de orientação e restituição de imagens digitais denominado de “Pushbroom”. No sistema “Pushbroom”, o modelo estereoscópico é capacitado para restituir no sistema de coordenadas do mapeamento em duas etapas distintas: orientação do modelo estereoscópico (georreferenciamento 3D) no referencial do mapeamento e digitalização estereoscópica das feições (restituição). A etapa de orientação do modelo estereocópico, consiste em relacionar alguns pontos medidos no modelo e identificados no terreno, cujas coordenadas 3D foram coletadas com GPS, com precisão submétrica. Desta forma, com base em modelos matemáticos de transformação (Afim Paralela, Polinômio, Polinâmios Racionais ou Transformação Linear Direta), o relacionamento entre o modelo estereoscópico e o sistema de coordenadas do terreno (mapeamento) é realizado. Nesse modelo estereoscópico, a coleta das feições é realizada colocando-se as marcas flutuantes (medição) sobre o ponto (utilizando recursos estereoscópicos – estereoscópio de espelho), para que posteriormente seja transformado para o sistema de coordenadas do mapeamento (UTM) e transmitido para o arquivo de desenho. Os dados vetorizados são salvos com o nome da imagem (padrão) da esquerda e com extensões “v3d” (arquivo ASCII com as coordenadas 3D) e “dxf”, no formato público do AutoCAD (3D) , (HASEGAWA, 2010). Esta operação pode ser utilizada em qualquer tipo de imagens digitais, desde que estas sejam pares estereoscópicos.

Resultado e discussão

Com base no Mapeamento dos compartimentos de relevo de parte do município de Santo Anastácio-SP (Figura 1) e nos trabalhos de campo realizados, observaram-se vários processos relacionados à dinâmica da paisagem da área de estudo. No mapa foram identificados três compartimentos de relevo: 1. Topos suavemente ondulados das colinas convexidas com a presença de solos desenvolvidos (associação Latossolos Vermelhos); 2. Domínio das vertentes côncavas, convexas e retilíneas com a ocorrência de solos desenvolvidos a rasos, sendo que os solos desenvolvidos estão associados aos Argissolos Vermelho-Amarelos e os solos rasos estão associados aos Neossolos Litólicos; 3. Planícies aluviais e alvéolos com o predomínio dos solos hidromórficos, principalmente os Planossolos e os Gleissolos, sendo frequente também a presença de materiais sedimentares e manufaturados de origem tecnogênica. Associado aos mapas de declividades, ao mapa de curvaturas do relevo, e aos perfis topográficos nos sentidos Norte-Sul e Leste-Oeste, identificou-se dois padrões de compartimentos de relevos em relação aos tipos de colinas. O primeiro compreende o setor sudoeste, onde as colinas apresentam topos amplos e suavemente ondulados, com predomínio de declividades entre 5 a 10%, morfologia de vertentes retilíneas, densidade de drenagem esparsa, padrões de drenagem plano paralelo com amplos interflúvios vinculada a estrutura geológica, e presença de planícies aluviais com morfologias em fundo chato. O segundo padrão de colinas esta localizado nas bordas do setor sudoeste, compreendendo relevos de colinas baixas, topos estreitos alongados e alguns aguçados, com predomínio de declividades acima de 20% e vertentes mais convexidades. Isto se reflete nas densidades de drenagem médias, com padrões dendríticos, dimensões interfluviais menores e morfologias de fundos vales encaixados em V (Figura 2). De modo geral, relacionando as diferenças de morfologias entre os tipos de relevos colinosos, com os padrões de drenagens, as declividades e as curvaturas de vertentes,no setor sudoeste foi possível identificar uma feição estrutural do tipo domo, relacionadas a um possível baixo estrutural ou sinforme (JIMÉNEZ- RUEDA et al.,1993). No caso das estruturas em forma de dobras, domos, depressões, o arqueamento das camadas sofre compressão (sinformes) e descompressão (antiformes) no centro destas feições, proporcionando menor ou maior circulação de água, ocasiona mudanças pedogenéticas significativas na formação dos solos, dando origem à características distintas de adequabilidade de uso. Portanto, a descompressão gerada nos antiformes propicia maior porosidade das rochas e do solo, facilitando maior fluxo de água e iluviação de argilas para níveis inferiores e distantes, originando solos laterizados ou Latossolos. Nos sinformes, a compressão ocasiona menor porosidade, o que dificulta o fluxo d’água e concentra a argila no fundo de sua concavidade, originando solos mais argilosos do tipo Argissolos.No caso da estrutura identificada na área mapeada, este sinforme é reflexo de um baixo estrutural. Sua identificação foi possível a partir da delimitação dos prováveis contornos morfoestruturais, baseado nos padrões de drenagem. Quanto a sua gênese depende de estudos mais detalhados.

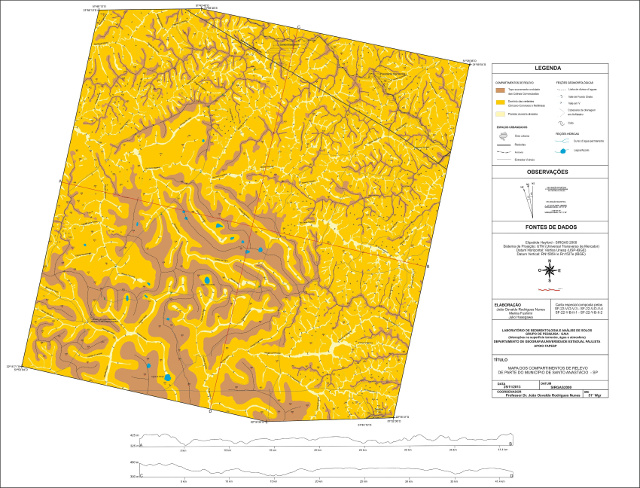

Mapa dos compartimentos de relevo de parte do município de Santo Anastácio-SP com os perfis topográficos nos sentidos Norte-Sul e Leste-Oeste.

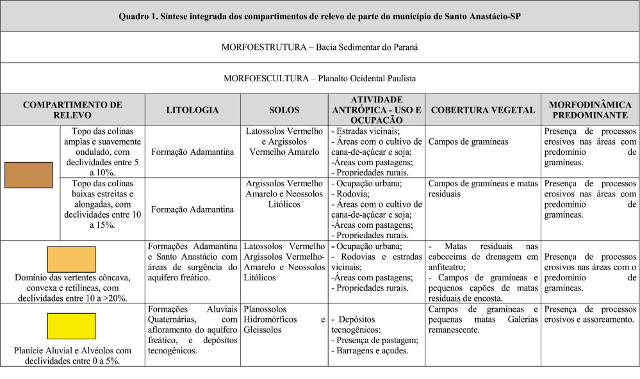

Síntese integrada dos compartimentos de relevo com a litologia, tipos de solos, uso da terra e cobertura vegetal e dos processos morfodinamicos.

Conclusões

O principal resultado desta pesquisa é a elaboração do Mapa dos Compartimentos de relevo de parte do município de Santo Anastásio-SP, realizando uma análise dos compartimentos topográficos e da estrutura superficial da paisagem. Identificou-se que nas áreas dos topos das colinas amplas ocorre o predomínio de Latossolos Vermelhos, com poucas atividades erosivas. Nas vertentes, onde predominam Argissolos Vermelho-Amarelos e Neossolos Litólicos, observaram-se vários processos erosivos do tipo sulcos, ravinas e voçorocas. E nas planícies aluviais, com a presença de Planossolos, Gleissolos e Depósitos tecnogênicos, observaram-se sérios problemas de assoreamento e retirada das matas ciliares. O desenvolvimento dessa pesquisa tem permitido aprofundar e aperfeiçoar conhecimentos técnicos e metodológicos de mapeamento digital do relevo a partir de imagens de satélite ALOS/PRISM (Dezembro de 2007 e 2010), aperfeiçoando os estudos das dinâmica geomorfológicas e geográfica do Oeste Paulista-SP.

Agradecimentos

Ao Conselho Nacional de Desenvolvimento a Pesquisa (CNPq), pelo apoio e suporte que tem fornecido na realização deste trabalho, através da aprovação de bolsa de Produtividade Nível II. A FUNDAÇÃO DE AMPARO À PESQUISA DO ESTADO DE SÃO PAULO (FAPESP), pela aprovação de bolsa de Mestrado e de Iniciação Científica e apoio a pesquisa. Ao grupo interdisciplinar, que tem se dedicado no desenvolvimento da metodologia de mapeamento digital do relevo, através com o uso de imagens ALOS/PRISM.
