MAPEAMENTO DE SUSCEPTIBILIDADE A PROCESSOS GEOAMBIENTAIS NA BACIA DO RIO JACAREI, ESTADO DO PARANÁ

AUTORES
Silveira, C.T. (UFPR) ; Fiori, A.P. (UFPR) ; Marcos Ferreira, A. (FUNPAR) ; Zai, C. (FUNPAR) ; Massulini, N.E.B. (UFPR) ; Silveira, R.M.P. (UFPR) ; Leonardi, T. (UFPR) ; Kepel Filho, J.L. (UFPR)

RESUMO
O trabalho apresenta o mapeamento da susceptibilidade a processos geoambientais realizado na bacia do rio Jacareí, Serra do Mar Paranaense, contemplando a ocorrência de escorregamentos, corridas de detritos e inundações associadas a corridas de lama e suas áreas de depósitos. Foi realizado por meio da modelagem digital do relevo, com o emprego dos atributos topográficos que mostraram melhor relação com os processos: hipsometria, declividade, plano de curvatura e índice topográfico de umidade.

PALAVRAS CHAVES
escorregamentos; corridas de detritos; inundações

ABSTRACT
The present work carried out the susceptibility to geoenvironmental processes mapping, on the Jacareí river basin, Serra do Mar - Paraná, considering the occurrence of landslides, debris flow and flooding associated with racing and their areas of mud deposits. Was performed by digital terrain analysis, using topographic Attributes which showed better relationship with the processes: elevation, slope, plan curvature and topographic wetness index.

KEYWORDS
landslides; debris flow; flooding

INTRODUÇÃO
O processo evolutivo do relevo da Serra do Mar, uma região submetida a altas pluviosidades médias anuais e episódios prolongados de chuvas, envolve intensa participação de movimentações de massa (Almeida e Carneiro, 1998). No contexto regional paranaense, suas vertentes apresentam-se com muita energia face aos processos esculturais promovidos pelos movimentos de massa que, apesar do regime pluviométrico, é condicionado pelo relevo. Exemplo a ser tratado é o episódio ocorrido no dia 11/03/2011 na região central da Serra do Mar Paranaense, culminando com conjunto de escorregamentos nas vertentes da Serra da Prata, associado a um elevado volume de chuva na região, cujos valores acumulados de precipitação foram de 230 mm em 24 horas, 305 mm em 48 horas e 382 mm em 72 horas, segundo dados da Estação Meteorológica Morretes (INMET,2011). O volume de material desprendido dos escorregamentos foi transportado ao longo das vertentes convergentes, remobilizando depósitos pretéritos nos vales. Na planície, o material mais grosseiro depositou-se na desembocadura dos canais, na forma de cones de detritos, enquanto que o material lenhoso e os sedimentos finos, na forma de lama, atingiram grandes extensões, alcançando inclusive, o mar. Nesse contexto, a bacia do rio Jacareí foi eleita como recorte de estudo, cuja área é de 40,17 km2, por ter sido uma das regiões mais afetadas pelos processos de escorregamentos (que somaram 2,34 km2), corrida de detritos (1,35 km2) e inundações associadas a corridas de lama e depósitos finos (1,39 km2), incidindo em prejuízos por destruição total ou parcial de casas, ruas, estradas, pontes, lavouras, etc, no distrito de Floresta, Morretes/PR. O episódio motivou o mapeamento de susceptibilidade geoambiental, contemplando os processos de escorregamentos, corridas de detritos e inundações associadas a corridas de lama, elaborado por meio da modelagem digital do relevo, com o emprego dos atributos topográficos.

MATERIAL E MÉTODOS
Os procedimentos empregados consistem na organização da base de dados, armazenamento e realização das operações em ambiente SIG, geração do MDT e cálculo dos atributos topográficos, tratamento de imagens de satélite, mapeamento das cicatrizes de movimento de massa e inundação, análise de atributos topográficos e sua integração para a elaboração do mapa de suscetibilidade a processos geoambientais. A partir de dados planialtimétricos, escala 1:5.000, restituídos de fotografias aéreas na escala 1:25:000 (ITCF, 1980), foi produzido um MDT com resolução de 5m. A partir deste foram calculados os atributos topográficos no software ArcGis versão 10 (ESRI, 2010), segunda as propostas de Moore et al. (1991 & 1993) e Wilson & Gallant (2000). Foi utilizada uma imagem de satélite WordView1 ortorretificada, com resolução espacial de 0,6 metros, de 05/05/2011, com o objetivo de mapear as cicatrizes que resultaram após o evento, e avaliar suas relações com os atributos topográficos. Os atributos topográficos que apresentaram melhor relação com os processos mapeados do evento foram hipsometria, declividade, plano de curvatura e índice topográfico de umidade, empregados na elaboração do mapa de susceptibilidade. A técnica empregada na integração das variáveis foi a álgebra de mapas, que conforme Tomlin (1983) representa, o conjunto de procedimentos de análise espacial em geoprocessamento que produz novos dados a partir de funções de manipulação aplicadas a um ou mais níveis de informação. À combinação das classes dos atributos topográficos seguiu-se os critérios apresentados na Tabela 1, subdivididos em três níveis de susceptibilidade (moderada, alta e muito alto) com referência a escorregamentos, corridas de detritos e inundações associadas a corridas de lama e depósitos.

RESULTADOS E DISCUSSÃO
A Tabela 1 apresenta as combinações dos atributos topográficos empregados na definição das classes de susceptibilidade. Uma das importantes variáveis topográficas empregadas na elaboração do mapa de susceptibilidade foi a declividade, que se mostrou diretamente relacionada aos processos de escorregamento e inundações. Foi observado que 89% das áreas de escorregamentos ocorreram em declividades superiores a 30%, enquanto que 82% das inundações ocorreram nas classes de declividade inferior a 5%. Outra variável que apresentou relação com os escorregamentos foi a hipsometria, pois tendo-se verificado que 75% das cicatrizes mapeadas ocorreram nas áreas superiores a cota altimétrica de 400 metros. Verificou-se que nessa região as cotas acima de 400 metros estão associadas a maciço rochosos mais resistentes, na forma de corpos graníticos, designado no mapa geológico simplificado da Bacia do rio Jacareí, elaborado por GEOPLANEJAMENTO (2011), como Granito Morro Inglês. Segundo Almeida e Carneiro (1998), a natureza petrográfica e estrutural dos granitos da Serra do Mar do Paraná tornam-os resistentes à erosão e sustentam destacadas elevações. Essa erosão diferencial resultou em elevado gradiente altimétrico e vertentes fortemente declivosas na Serra da Prata, ambiente onde os processos de transporte de material ocorreram com intensidade. Os solos ali são mais delgados e em contato direto com a matriz rochosa, favorecendo sua rápida saturação. A hipsometria também mostrou-se diretamente relacionada com as áreas de inundações e depósito, pois 100% das ocorrências situam-se nas cotas abaixo de 30m. Por isso, a variável hipsometria foi considerada eficiente na identificação das classes de susceptibilidade. Mo que diz respeito à variável plano de curvatura, notou-se grande coincidência com os processos mapeados por meio das cicatrizes, principalmente quanto às corridas de detritos, mas também com os escorregamentos, uma vez que esse atributo topográfico está relacionado à dinâmica da água nas vertentes, tanto em fluxos superficiais como subsuperficiais. Por isso, o emprego da curvatura horizontal foi de grande relevância para a determinação das classes de susceptibilidade, associadas a corridas de detritos, uma vez que esse processo está relacionado diretamente à dinâmica hidrológica das vertentes, desempenhando importante papel no transporte gravitacional de material em estado de solifluxão. As classes susceptíveis à corridas de detritos na área de estudo foram caracterizadas por condicionar a mobilização do material advindo dos escorregamentos (solo, rocha e árvores), bem como a remobilização de antigos depósitos e o aprofundamento do leito de rios. O índice topográfico de umidade foi empregado exclusivamente na identificação de áreas de susceptibilidade a inundações pois relaciona-se com a saturação hídrica dos solos, situados nas planícies. Nessas áreas os processos que ocorreram foram inundações associadas a corridas de lama e consequentes depósitos. As áreas mapeadas como maior susceptibilidade a escorregamentos mostraram-se condicionadas por um conjunto de características do meio físico-natural que propiciaram tais processos, principalmente solos rasos compostos por associações de Neossolos Litólicos, com contato próximo à rocha matriz; vertentes com valores de declividade acima de 30% e segmentos de vertentes situados no terço superior da margem direita da bacia, onde estão os maiores desníveis de elevação. O mapa de susceptibilidade a processos geoambientais (Figura 1) apresenta classes de moderada, alta e muito alta susceptibilidade, associadas a quatro categorias de processos: a) escorregamentos, b) corridas de detritos, c) escorregamentos e corridas de detritos em atuação conjunta e d) Inundações, corridas de lama e depósitos.

Tabela 1

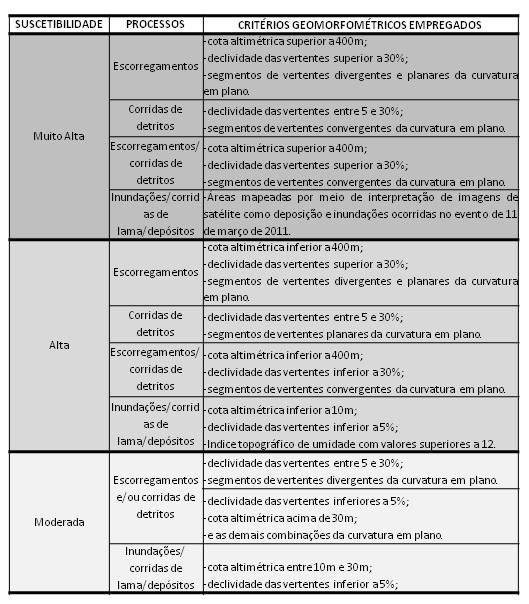

COMBINAÇÕES DOS ATRIBUTOS TOPOGRÁFICOS PARA IDENTIFICAÇÃO DAS CLASSES DE SUSCEPTIBILIDADE

Figura 1

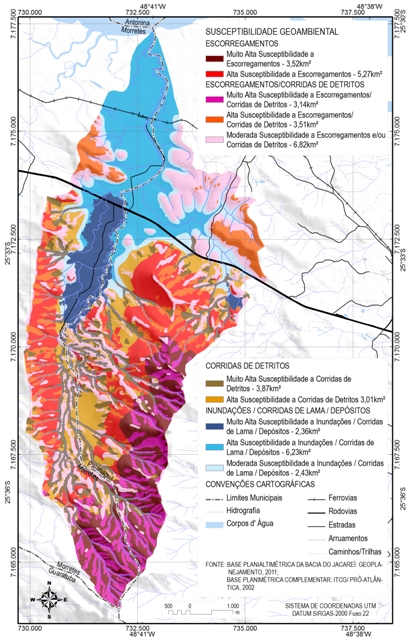

MAPA DE SUSCETIBILIDADE A PROCESSOS GEOAMBIENTAIS

CONSIDERAÇÕES FINAIS
As classes de muito alta e alta susceptibilidade a escorregamentos apresentaram área de 3,52km2 e 5,27km2 na bacia do rio Jacareí, respectivamente. No caso das corridas de detritos, as áreas foram de 3,87km2 para muito alta e 3,01km2 para alta. Áreas que combinam a propensão a escorregamentos e corridas foram de 3,14 km2, 3,51 km2 e 6,82km2, respectivamente de muito alta, alta e moderada susceptibilidade. No caso dos processos de inundações associadas a corridas de lama e depósitos, as áreas obtidas foram de 2,36 km2, 6,23 km2 e 2,43km2, variando respectivamente de muito alta susceptibilidade a moderada. Não se obteve classe de baixa suscetibilidade aos processos geoambientais contemplados, pelo entendimento de que a região configura-se como um cenário de intensa atuação e dinâmica da morfogênese. O mapeamento da susceptibilidade a processos geoambientais pode ser empregado potencialmente no apoio a cartografia de risco e ao planejamento ambiental.
