Anais: Geomorfologia fluvial
ANÁLISE DE ANOMALIAS DE DRENAGEM NA BACIA HIDROGRÁFICA DO RIBEIRÃO ÁGUA DAS ANTAS - PR
AUTORES
Bueno Vargas, K. (UNIVERSIDADE ESTADUAL DE MARINGÁ) ; Fortes, E. (UNIVERSIDADE ESTADUAL DE MARINGÁ) ; Salamuni, E. (UNIVERSIDADE FEDERAL DO PARANÁ)
RESUMO
A bacia hidrográfica do ribeirão Água das Antas localiza-se no centro-norte do
estado do Paraná, na transição do Segundo para o Terceiro Planalto Paranaense. No
presente artigo foram mapeadas e interpretadas as anomalias e assimetrias de
drenagem da bacia, utilizando os métodos de fotointerpretação de fotografias áreas
e os índices morfométricos como fator de assimetria da bacia, fator de simetria
topográfico transversal e relação declividade extensão, os quais apresentaram
dados satisfatórios, apresentando alto índice de assimetrias.
PALAVRAS CHAVES
Anomalias de Drenagem; Morfometrias; Morfoestruturas
ABSTRACT
The river basin Água das Antas is located in north-central state of Paraná, in
transition from Second to the Third Paranaense Plateau. In this paper were mapped
and interpreted anomalies and asymmetries of the drainage basin, using the methods
of photointerpretation of aerial photographs and the morphometric index as
asymmetry factor of the basin, transverse topographic symmetry factor and slope
length relation, which had satisfactory data, with a high rate asymmetries.
KEYWORDS
Straining anomalies; Morphometric; Morphostructures
INTRODUÇÃO
A bacia hidrográfica como unidade de análise tem um funcionamento sistêmico, que
facilita análise dinâmica do conjunto de elementos e unidades que compõem o
sistema, e também permite indagar e averiguar as relações entre este sistema e o
meio que está inserida (CHRISTOFOLETTI, 1980).
No presente artigo é analisada a bacia hidrográfica do ribeirão Água das Antas
com o objetivo de compreender o significado morfoestrutural de sua morfologia a
fim de entender a associação de seus condicionantes geomorfológicos e
geológicos.
De acordo com Saadi (1998) a abordagem morfoestrutural focaliza o controle
exercido sobre a morfologia pelo arcabouço litoestrutural, entendido como o
conjunto de “elementos geológicos passivos”, tais como natureza litotípica
(rochas sedimentares, ígneas, metamórficas), arranjo de camadas (dobradas,
monoclinais, horizontais) e rupturas crustais (falhas, zonas de cisalhamento).
Sendo impossível analisar o relevo sem que haja uma inter-relação entre os fatos
geomorfológicos e as ações geológicas e climáticas nele atuantes.
A análise da rede de drenagem para verificação das deformações crustais já é
utilizada há muitos anos, destacando-se os trabalhos de Volkov et al. (1967);
Ouchi (1985); Phillips e Schumm (1987); Schumm (1993); Wescott (1993). Segundo
tais autores a rede de drenagem é um dos elementos mais sensíveis às
modificações tectônicas, posto que altera seu curso e adapta suas formas, além
de apresentar padrões de acordo com as estruturas do modelado do relevo.
Entre as pesquisas de análise de eventos tectônicos recentes está o emprego de
técnicas de parâmetros fluviais e morfométricos. Tendo como princípio de que os
cursos de água, governados pela gravidade reagem rapidamente a qualquer
deformação na superfície do terreno, mesmo as mais tênues, podem dessa forma ser
utilizadas para a busca de anomalias que estejam condicionadas por deformações
tectônicas (PENTEADO, 1978).
MATERIAL E MÉTODOS
A bacia hidrográfica do ribeirão Água das Antas está localizada no Norte-Central
do Estado do Paraná, tendo seu maior domínio no distrito de Ribeirão Bonito,
pertencente ao município de Grandes Rios. A bacia encontra-se inserida em uma
área de transição, entre o Segundo e o Terceiro Planalto Paranaense (MAACK,
1968), numa área de bordas planálticas, as quais correspondem a um segmento da
Serra Geral, a qual se estende desde o estado do Rio Grande do Sul até o estado
de São Paulo, sendo uma importante feição orográfica regional.
Para extrair as informações relativas à rede de drenagem foram utilizados
métodos de fotointerpretação de fotografias aéreas, usando fotografias do ITC-
PR, escala 1:25.000, utilizando-se o Manual Técnico de Geomorfologia IBGE (2009)
para auxiliar na identificação das formas e padronização da legenda. Após o
processo de fotointerpretação a edição gráfica dos mapas para a geração do
produto cartográfico final se deu pelo software Corel Draw X3.
Para identificar as deformações crustais da rede de drenagem foi utilizada a
técnica denominada “Relação Declividade-Extensão - RDE” a partir de estudos de
parâmetros morfométricos obtidos a partir do perfil longitudinal da drenagem,
sendo calculada por trecho e em sua totalidade. Para mensurar o índice RDE,
utilizou-se o método descrito por Hack (1973).
Outro parâmetro morfométrico utilizado foi o Fator Assimetria da Bacia (FAB),
baseado no método de Cox (1994) no qual a assimetria de uma bacia reflete o
componente de deslocamento lateral do seu rio principal, perpendicularmente à
direção de seu eixo. É um modo de avaliar a existência de inclinações tectônicas
em escala de uma bacia de drenagem.
Foi também utilizado o Fator de Simetria Topográfica Transversal (FSTT),
proposto por (HARE e GARDNER,1985), o qual é baseado no fato de que a migração
preferencial do canal caracteriza uma assimetria do perfil topográfico
transversal ao canal.
RESULTADOS E DISCUSSÃO
Analisando seu perfil longitudinal, verifica-se que a curva ali disposta
apresenta pequenas rupturas na linha de declividade e apresentou altos índices
de RDE.
O valor do FAB do ribeirão Água das Antas resultou em 36, indicando uma provável
movimentação da margem esquerda para a margem direita.
O valor de FSTT total foi 0,54 indicando um basculamento intermediário, sendo
considerada pelo índice uma bacia assimétrica mediana.
Os dados morfométricos mostraram que a área possui anomalias de drenagem,
localizadas ao longo de todo o canal. A partir da fotointerpretação foi possível
mapear tais anomalias, interpretando-se que as áreas assimétricas mapeadas
coincidem com as alterações do índice RDE.
A figura 2 mostra o mapa das anomalias de drenagem do ribeirão Água das Antas e
suas principais unidades anômalas na bacia.
No mapa de anomalias foram encontradas ao todo 23 curvas anômalas, concentras
no baixo e médio curso, no entanto elas ocorreram em sua maioria no canal
principal do ribeirão. Para Howard (1967), feições desse tipo estão relacionadas
ao controle estrutural e podem ser indicativos de movimentação tectônica recente
ou inversão de relevo.
Foram também reconhecidos ao longo de toda a bacia um total de 48 segmentos
retilíneos. Esses segmentos representam um importante indicador de controle
estrutural, os quais podem estar associados às zonas de fraturas.
Com base nos parâmetros morfológicos, estruturais, hidrográficos e
morfométricos, foi possível propor quatro zonas morfoestruturais (figura 2).
Essas unidades têm como principal parâmetro de análise os sistemas hidrográficos
que compõem a bacia do ribeirão Água das Antas.
A primeira zona morfoestrutural (1), localizada na parte montante, junto ás
cabeceiras de drenagem do ribeirão Água das Antas, é marcada por condições mais
simétricas que as demais zonas. Contudo, no alto curso, nessa zona
morfoestrutural, o canal principal apresenta forte assimetria, com drenagens de
primeira ordem. O desvio brusco para a direita do canal evidencia importante
controle por falhas do canal.
A zona morfoestrutural 2, situada no terço montante da bacia, apresenta
assimetria forte, com inflexão do canal para a margem direita. O padrão semi-
radial da drenagem, correspondente aos afluentes da margem esquerda do ribeirão
Água das Antas, demonstra que esse rio executa um desvio de estrutura.
Outro importante elemento geomorfológico presente nessa zona morfoestrutural é
uma área de captura ou abandono de drenagem, ainda não bem esclarecida, mas
facilmente observada em fotos aéreas, que mostram um interflúvio muito rebaixado
em que os divisores de água são difíceis de determinar. Essa área, situada junto
ao interflúvio da margem esquerda, sugere que o ribeirão Água das Antas
apresentava outro afluente pela sua margem esquerda, e em virtude de
soerguimento suave, provocou o abandono desse afluente, que passou a ser
capturado pelo rio Branco (rio próximo da área) , que constitui importante
afluente do rio Ivaí.
A Zona Morfoestrural 3 , localizada no médio curso da bacia mostra novamente
mudança do curso do ribeirão Água das Antas, quando no seu fluxo para jusante
sofre inflexão para a margem esquerda, desviando aparentemente estruturas
localizadas junto ao interflúvio da margem direita e outro menor na margem
esquerda e mais a jusante, antes do ribeirão entrar na Zona Morfoestrutural 4 .
Todas essas estruturas mostram drenagens radiais ou semi-radiais, sendo a mais
importante aquela localizada junto a margem direita.
A Zona morfoestrutural 4, corresponde a zona mais a jusante, próximo a foz do
ribeirão Água das Antas. Essa é a área com os interflúvios mais distantes, com
cerca de 4 km. A forte assimetria do vale é marcada pelo deslocamento do canal
principal em direção a margem direita, contornando as escarpas adaptadas de
falha.

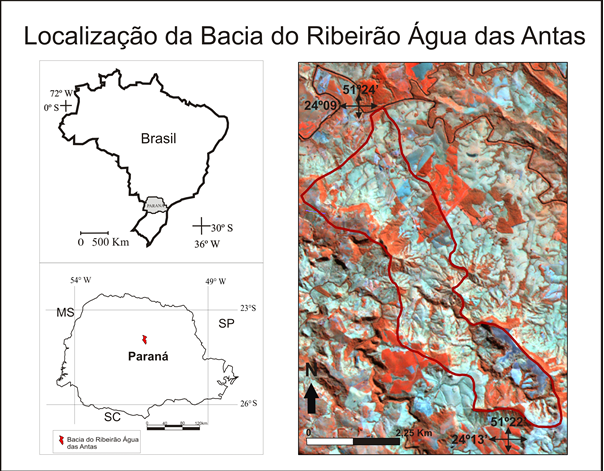

Figura 1. Localização da bacia do ribeirão Água das Antas.
Figura 1. Localização da bacia do ribeirão Água das
Antas.

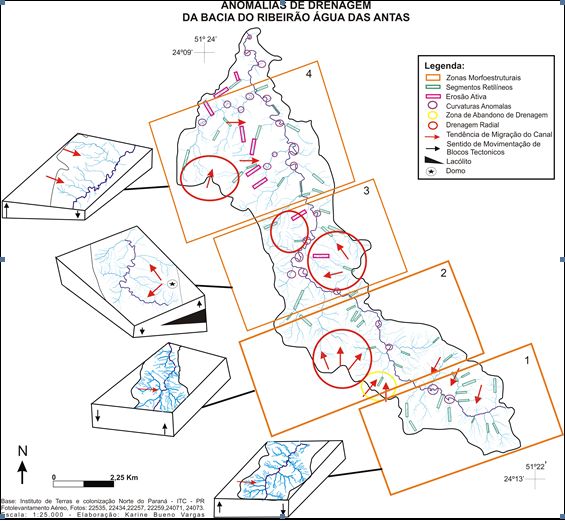

Figura 2: Mapa de anomalias de drenagem da bacia do ribeirão Água das
Figura 2: Mapa de anomalias de drenagem da bacia do
ribeirão Água das Antas.
CONSIDERAÇÕES FINAIS
As alternâncias sucessivas de deslocamentos de segmentos do canal impõem ao
sistema fortes assimetrias, corroborada pelos índices morfométricos de RDE, FAB
e FSTT. A presença de falhas normais distensivas ao longo das drenagens de
primeira ordem, junto aos domos, e entulhadas de blocos e cascalhos permite
inferir condições recentes, possivelmente quaternárias, no processo de
deslocamento do ribeirão Água das Antas e seus afluentes.
O traçado dos lineamentos indica forte relação com o sistema
hidrográfico da bacia, com predomínio de lineamentos de direções N-S e NE. É
possível inferir que os basculamentos, com migração de canal e formação de
falhas extensionais resultem em deformações na superfície.
Verificou-se portanto, que as assimetrias e anomalias da bacia do
ribeirão Água das Antas são possivelmente resultantes de pulsos tectônicos e que
representam forte controle estrutural, o que evidencia a atuação de processos
neotectônicos sobre a bacia ou seja as atividades tectônicas tiveram papel
ativo, se não determinantes, na evolução da bacia do ribeirão Água das Antas
juntamente com os processos erosivos.
AGRADECIMENTOS
A Coordenação de Aperfeiçoamento Pessoal de Nível Superior (CAPES) pela
concessão da bolsa de mestrado durante a vigência do mesmo.
REFERÊNCIAS BIBLIOGRÁFICA
CHRISTOFOLETTI, A. Geomorfologia. Edgard Blücher. São Paulo, 1980, 174 p.
COX, R. T. Analysis of Drainage-basin symmetri as a rapid technique to identify areas of possible Quaternary tilt-block tectonics: An example from the Mississipi Embayment. Geological Society of American Bulletin, University of Coluymbia, Missouri, V. 106 p 571-581, 1994.
HARE, P. W.; GARDNER, I. W. Geomorphic indicators of vertical neotectonism along converging plate margins. Nicoya Peninsula, Costa Rica. In: Morisawa, M. e HACK, J. T. (eds.) Tectonic Geomorphology. Procedings 15th. Annual Binghamton Geomorphology Simp., 1985.
HOWARD, A. D. Drainage analysis in geologic interpretation: summation. Bulletin American Association of Petroleum Geologist, 51(11): 2246-2259, 1967.
INSTITUTO BRASILEIRO DE GEOGRAFIA E ESTATISTICA-IBGE. Manual técnico de geomorfologia. Coordenação de Recursos Naturais e Estudos Ambientais. Rio de Janeiro. 2º ed , 182 p., 2009.
HACK, J. T. Stream-profile analysis and stream-gradient index. U.S. Geol. Survey, Jour. Research,1(4): 421-429, 1973.
MAACK, R. Geografia Física do Paraná. Ed. José Olimpio. Curitiba,1968.
OUCHI, S. Response of alluvial rivers to slow active tectonic movement. Geological Society of American Bulletin, v. 96, p. 504-15, 1985.
PENTEADO, M. M. Fundamentos de Geomorfologia. IBGE, Rio de Janeiro, 1978, 154 p.
PHILLIPS, L. F.; SCHUMM, S. A. Effect of regional slope on drainage networks. Geology, v. 15, p. 813-816, 1987.
SAADI, A. Modelos morfogenéticos e tectônica global: reflexões conciliatórias. Geonomos, UFMG, Belo Horizonte. n6, p. 55-63, 1998.
SCHUMM, S. A. River response to baselevel change: Implications for sequence stratigraphy. Journal of Geology, v. 101, p. 279-294, 1993.
VOLKOV, N. G.; SOKOLOVSKY, I. L.; SUBBOTIN, A. I. Effect of recent crustal movements on the shape of longitudin al profiles and water levels in rivers. In: INTERNATIONAL SYMPOSIUM ON RIVER MECHANICS, 1967. Bern. Proceedings. International Union of Geodesy and Geophysics, p. 105-116. 1967).
WESCOTT, W. A. Geomorphic thresholds and complex response of fluvial systems - Some implications for sequence stratigraphy. AAPG Bulletin, v. 77, n. 7, p. 1208-1218, 1993.
