Autores

Queiroz Júnior, V.S. (UFG) ; Jesus, D.B. (UFG) ; Assunção, H.F. (UFG) ; Rocha, I.R. (UFG) ; Marques, P.H.G. (IFGOIANO)

Resumo

O presente trabalho teve como objetivo principal a caracterização morfométrica da bacia hidrográfica ribeirão Ponte de Pedra/Felicidade no município de Jataí (GO), sendo um afluente do rio Verde/Verdinho. Para a caracterização dos dados morfométricos foi utilizada técnicas de geoprocessamento sendo o software utilizado ArcGIS 10.1. As bases de dados foram as: ALOS PALSAR-FBS com resolução espacial de 12,5 m utilizada para a construção do Modelo de Elevação do Terreno (MDE). Os resultados demostraram que a bacia é muito alongada e apresenta baixa propensão a ocorrer enchentes. A área total da bacia é de 1.105 km² e perímetro de 246,6 km. Os aspectos morfométricos e físicos da bacia demostram que a bacia é considerada plana, apresentando relevo plano, suave ondulado com 53,62 % e 27,53% de declive, e os intervalos altimétricos da bacia apresentou valores entre 558 a 879 m. fato este que garante a boa qualidade da bacia para fins agricultáveis.

Palavras chaves

Radar; Geoprocessamento; Morfometria

Introdução

O planejamento e gestão integrado de bacias hidrográficas é uma das estratégias fundamentais de gerenciamento de determinada unidade territorial. Por tanto, seu bom emprego deve ser ajustado na compreensão de um conjunto de suas características e identificadores de diferentes áreas temáticas, possibilitando uma avaliação sistêmica da dinâmica ambiental e territorial da sua área de abrangência. O uso de bacias hidrográficas como categoria de análise em estudos geográficos e para planejamento tem sido amplamente utilizada no Brasil e no Mundo (BEHERA e PANDA, 2006; TEODORO et al., 2007; NASCIMENTO e VILLAÇA 2008; PORTO e PORTO 2008; QUEIROZ et al., 2014; AHER et al., 2014; CARVALHO 2014; ARAÚJO et al., 2015). As bacias hidrográficas variam de tamanho e forma, e são compostas por um rio principal, afluentes, subafluentes e tributários que formam as bacias, sub- bacias e/ou microbacias (conforme a linha teórica seguida) que atravessam do meio rural a diferentes cidades e em alguns casos estados e países. Elas atuam como um sistema coletor de águas e apresentam como divisores de águas elevações topográficas e divisores geológicos que controlam para qual bacia a água de escoamento da precipitação será drenada. Bacia hidrográfica segundo Tucci (1993) é uma área de captação natural da água da precipitação e que faz convergir os escoamentos para um único ponto exutório, sendo a jusante de suas nascentes. Neste contexto, o conhecimento das características físicas de uma bacia é de grande importância para compreensão de vários fatores, desde o arranjo dos variados tipos de uso ao longo das décadas, possíveis problemas ou soluções, execução de projetos para o planejamento adequado, frente as suas limitações e potencialidades. Desta forma, as características morfométricas do padrão de drenagem e do relevo refletem algumas propriedades do terreno, como infiltração e deflúvio da água das chuvas, e expressam estreita correlação com a litologia, estrutura geológica e formação dos elementos que compõem a superfície terrestre (PISSARRA, POLITANO, FERRAUDO, 2004). Neste sentido, vários métodos são constantemente aplicados para obtenção de dados capazes de mostrar de forma qualiquantitativa as variáveis dentro de uma bacia hidrográfica e dentre elas estão à caracterização morfométrica, que é proposta neste artigo, resultados os quais foram obtidos através de técnicas de geoprocessamento e sensoriamento remoto baseados nas proposições de Horton (1945), Stralher (1952) e Christofoletti (1980).

Material e métodos

O presente trabalho foi realizado na bacia hidrográfica do ribeirão da Ponte de Pedra/Felicidade, localizado na bacia hidrográfica do rio Paraná, localizada no município de Jataí (GO) pertencente a microrregião do Sudoeste de Goiás conforme Instituto Brasileiro de Geografia e Estatística (IBGE) (1990). A bacia hidrográfica do ribeirão da Ponte de Pedra / Felicidade localiza-se entre as coordenadas 18°6'42,723"S, 52°5'31,965"O e 18°31'4,551"S, 51°20'47,055"O, mapeado pela folha SE-22-V-D. Com área de 1.105 km² e perímetro de 246,6 km. Para a realização do presente estudo e levantamento das informações, utilizou- se imagem de radar do sensor ALOS PALSAR-FBS com resolução espacial de 12,5 m utilizada para a construção do Modelo de Elevação do Terreno (MDE) e consequentemente obtenção das demais informações, adquirida no sistema Alaska Satellite Facility operado e distribuído pelo EarthData/National Aeronautics and Space Administration (NASA). Tal imagem foi submetida a uma correção de Datum, de WGS 1984 para SIRGAS 2000, sendo este o oficial do Brasil. Inicialmente delimitou-se a bacia hidrográfica, sendo pelo fator topográfico, onde utilizou-se o MDE a partir da imagem ALOS PALSAR-FBS, tal procedimento foi conforme descrito por Souza (2013), onde o mesmo utilizou imagens SRTM, porém o procedimento é aplicado igualmente para a respectiva imagem utilizada neste estudo, conforme os seguintes comandos, contidos na ferramenta Spatial analyst Tools → Hidrology: → Fill: preencher a superfície da imagem removendo pequenas imperfeições; → Flow Direction: avaliação de direção de fluxo; → Flow Acumulation: fluxo acumulado; → Watershed: delimitação da bacia; → Raster to Features: Conversão da bacia, de imagem para polígono. Para os cálculos geométricos de área, perímetro da bacia utilizou – se a opção Calculate Geometry, contido na Attribute Table, desta forma o SIG através da extração das coordenadas do arquivo da bacia, calcula Xmin, Ymin, Xmax, Ymax e avalia a área total e perímetro. A partir da imagem ALOS PALSAR-FBS, foi gerada a drenagem (que é gerada como subproduto da delimitação da bacia), sendo, ajustada manualmente nos seguimentos que não enquadravam – se com a realidade, esta considerada pela a imagem de satélite Landsat 8 sensor OLI e comparada com a base oficial de drenagem do Sistema Estadual de Geoinformação (SIEG). Para determinação das altitudes do canal fluvial principal, para gerar perfil longitudinal, inicialmente utilizou – se a ferramenta Data Management Tools → Features Class → Create Randon Points do ArcGis 10.1 , gerando pontos equidistantes de 50 m (no formato .shp) ao longo de todo o curso. Para extração das altitudes fez uso da ferramenta 3D Analyst Tools → Functional Surface → Add Surface Information, que a partir da interseção do arquivo de pontos com a imagem ALOS PALSAR-FBS, extraiu a altitude correspondente a cada um que posteriormente foi trabalhado em um programa de planilhas eletrônicas para gerar um gráfico (de dispersão) o qual representa o perfil. A etapa seguinte foi a de definição da hierarquia fluvial dos canais, segundo Strahler (1952).

Resultado e discussão

O ribeirão da Ponte de Pedra/Felicidade (Mapa 01) apresenta dois compartimentos distintos, sendo o primeiro na parte de suas nascentes principais, as quais estão situadas ao extremo Sul da Serra do Rio Verde em um chapadão, com altitudes entre 850 m a 750 m, percorrendo aproximadamente 15 km. Na transição para o segundo compartimento é possível encontrar um sumidouro no ribeirão, onde o mesmo penetra em meio a rochas de forma natural, cerca de 130 m, e aflora novamente adiante, daí o seu um dos seus nomes Ponte de Pedra, logo após tal afloramento há uma Cachoeira de aproximadamente 10 m. Estes dois pontos (sumidouro e cachoeira) são utilizados e explorados como atrações turísticas. O segundo compartimento apresenta altitudes entre 750 a 460 m e cerca de 100 km, com homogeneidade entre as suas características hipsométricas, apresentadas no gráfico 01 a seguir que representa o perfil longitudinal do canal. O canal fluvial do ribeirão da Ponte de Pedra/Felicidade percorre aproximadamente cerca de 130,09 km, desde a sua nascente até a sua foz, nascendo em altitude de 841 m e sua foz no rio Verde/Verdinho a aproximadamente 462 m em relação ao nível do mar, representando uma amplitude do canal de 383 m, sendo uma amplitude média, conforme perfil longitudinal a seguir (Gráfico 01). Com área de 1.105 km², a bacia apresenta perímetro igual a 246,6 km e comprimento vetorial (nascente a foz em linha reta) de 61,25 km. O ribeirão da Ponte de Pedra/Felicidade, conforme o método de classificação (hierarquia) de Horton (1945), modificada por Strahler (1952), é de 3ª ordem (Tabela 01), composta por um total de 112 canais, onde 104 são de 1ª ordem, 7 de 2 ª ordem e 1 de 3ª ordem. Essa ordem obtida reforça que o ribeirão da Ponte de Pedra / Felicidade apresenta a bacia hidrográfica é de média a pequena drenagem. Conforme descrito por Tucci (2001), a ordem dos cursos d´água em uma bacia hidrográfica representa o grau de ramificação do sistema de drenagem. Considerando os índices obtidos para as variáveis morfométricas, coeficiente de compacidade (2,08), fator de forma (0,07) e índice de circularidade (0,23) o ribeirão da Ponte de Pedra/Felicidade é alongada, no sentido Noroeste/Sudeste e pouco circular e, consequentemente, pouco suscetível a grandes enchentes. Sendo que há certa distância da área de um círculo e, consequentemente, apresentando um alto nível de escoamento e uma baixa propensão à ocorrência de cheias, sendo uma bacia muito alongada. A irregularidade da bacia é diretamente proporcional ao coeficiente de compacidade (Kc), sendo maior a irregularidade, mais elevado será este coeficiente. Como este coeficiente que compara a bacia a uma forma de unidade circular, ele possibilita a indicação de maior ou menor ocorrência de cheias à medida que se aproxima ou afasta da unidade (Villela & Mattos, 1975). A frequência hidrográfica (Dh) para a bacia hidrográfica do ribeirão da Ponte de Pedra / Felicidade equivale a 0,02 canais por km², ou seja, em cada porção de 44,20 km² da bacia há um canal. Tratando-se, portanto, de uma bacia hidrográfica com baixa densidade de canais, o que causa dificuldade das partículas de água que caem na superfície do solo encontrar rapidamente um canal e por ele escoar. Lana et al (2001) afirmam que se o índice de densidade de drenagem for superior a 2,00 canais por km², a bacia provavelmente teria boa disposição de originar novos cursos d’água. Christofoletti (1980) discorre que, a avaliação da densidade hidrográfica é importante por conceber como é o comportamento hidrográfico da área em um de suas feições fundamentais, sendo a capacidade de originar novos cursos hídricos. O índice de sinuosidade (Is) para a bacia hidrográfica do ribeirão da Ponte de Pedra / Felicidade, foi de 2,12 km.km-1, concluindo que os canais são transicionais. Lana et al (2001) discorre que a sinuosidade de um canal fluvial é influenciada pela quantidade de sedimentos, pela compartimentação da litologia, estrutura geológica e pela declividade dos canais. A sinuosidade de canal sugere a velocidade de escoamento da água do canal principal. Para Santos et al (2012); Alves et al (2016) quanto maior a sinuosidade, maior será a dificuldade de se atingir o exutório do canal, portanto, a velocidade de escoamento será menor. Em outro estudo, o da caracterização fisiográfica e morfométrica da bacia do córrego Jataí no município de Jataí (GO), Lopes et al, 2007 encontrou o valor de 1,17 km.km-1 para o índice de sinuosidade, 44,91 % menor que o valor encontrado para a para a bacia hidrográfica do ribeirão da Ponte de Pedra / Felicidade, sendo o valor considerado baixo pelos autores. O valor obtido para a razão de relevo (Rr) foi 0,0037 m.m -1, valor aproximado ao encontrado por Alves et al (2016) no estudo realizado na bacia do ribeirão das Abóboras em Rio Verde (GO), desta forma, reforçando que a bacia hidrográfica do ribeirão da Ponte de Pedra / Felicidade apresenta velocidade baixa de escoamento, colaborando para maior infiltração da água no solo, baixa susceptibilidade a erosão e consequentemente redução de risco de assoreamento. Schumm (1956) afirma que quanto maior o valor de razão de relevo, maior será o desnível entre a cabeceira e o exutório, em decorrência, maior será a declividade média da bacia, ou seja, a bacia hidrográfica do ribeirão da Ponte de Pedra / Felicidade apresenta um desnível pequeno. A densidade de drenagem (Dd) obtida neste estudo para a bacia hidrográfica do ribeirão da Ponte de Pedra / Felicidade foi de 0,12 km.km-2, inferindo que a bacia hidrográfica em análise é caracterizada como de média drenagem. Esta tendência é confirmada pela densidade hidrográfica que apresentou um índice baixo (0,17 canais.km-2). A categorização da Dd de uma bacia hidrográfica para Beltrame (1994) incide em: Dd < 0,50 km.km-2, avaliada como pobre, de 0,5 ≤ Dd < 1,5 km.km-2, caracterizada como regular, de 1,5 ≤ Dd < 2,5 km.km-2, considerada como boa, de 2,5 ≤ Dd < 3,5 km.km-2, considerada muito boa e Dd ≥ 3,5 km/km-2, como bacias excepcionalmente bem drenadas. De acordo com o Mapa 2 a bacia hidrográfica do ribeirão da Ponte de Pedra/Felicidade a declividade da bacia variou de 0 a 45%, classificada entre plano a suavemente ondulado, cuja predominância está no relevo suave ondulado entre 3 a 8% representando 53,62% da área, seguido pelo relevo plano entre 0 a 3% com 27,53% e a classe de 8 a 20% com uma área total de 18,72% e para a o intervalo de 20 a 45% foi 0,12%, representado principalmente pelas escarpas da Serra do Rio Verde. Com esta análise é possível observar que o terreno do entorno da bacia é considerado como suave ondulado e plano ocupando mais de 53% de toda bacia. E as maiores declividades são encontradas em áreas pontuais da bacia. A hipsometria da bacia hidrográfica do ribeirão da Ponte de Pedra/Felicidade evidencia os valores de intervalos altimétricos, as cotas variam de 558 - 879 m, sendo de 790 – 880 m na região Noroeste (Serra do Rio Verde) no região Centro-Oeste da bacia e 650 - 700 m e por fim na região Sudoeste de 460 – 640 m. Estas informações associadas ao relevo permitem afirmar que a área da bacia apresenta terrenos planos e pouco acidentados, característica que favorece a produção agrícola na bacia. O relevo característico da bacia é predominantemente plano, suave ondulado a ondulado, apresentando chapadões em relevos tabulares. Na bacia hidrográfica é possível encontrar dois tipos de solos, sendo o Latossolo Amarelo nos interflúvios a Oeste e Nordeste e o Latossolo Vermelho nos chapadões da Serra do Rio Verde e interflúvios a Leste e Noroeste e Argissolo Vermelho nos vales.

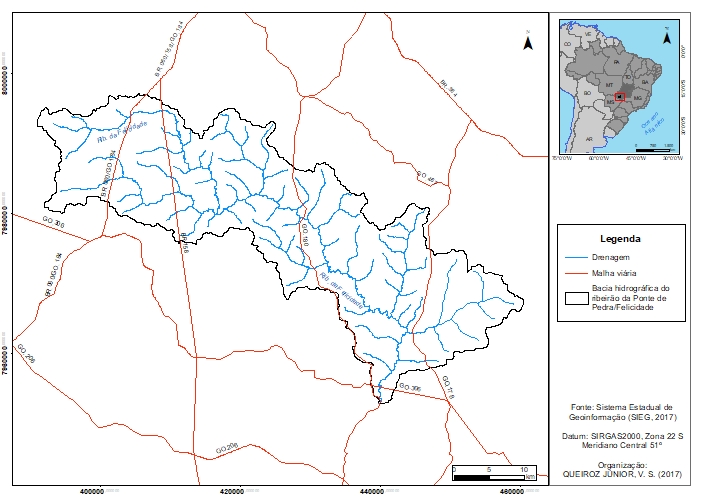

Localização

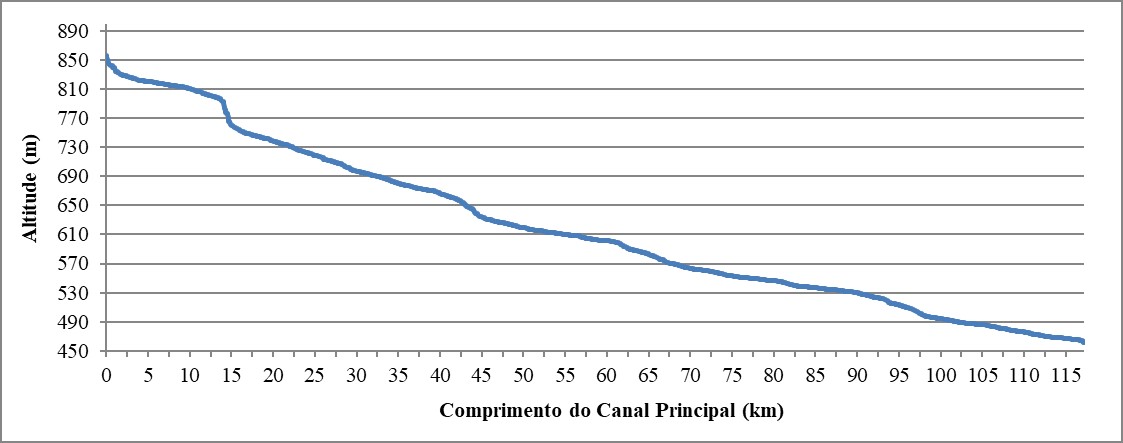

Perfil longitudinal

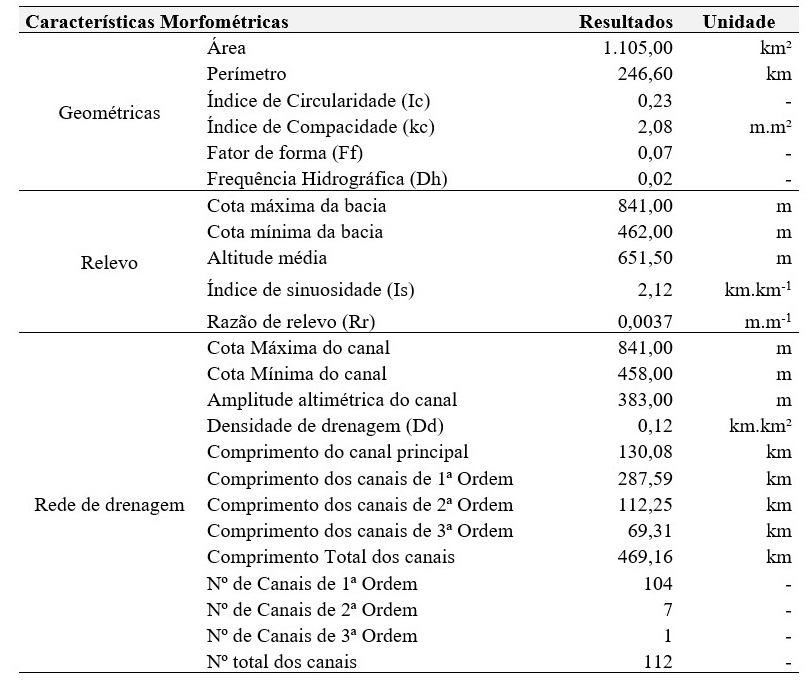

Aspectos Morfométricos

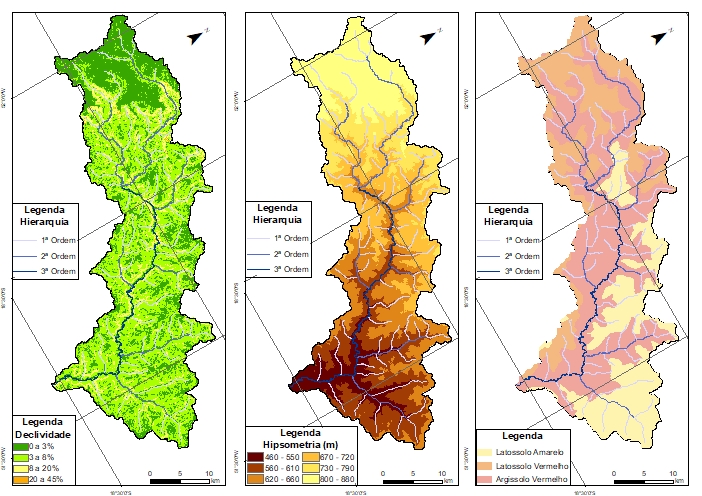

Aspectos fisiográficos

Considerações Finais

A bacia hidrográfica do ribeirão da Ponte de Pedra/Felicidade é considerada de terceira ordem, apontando que o sistema de drenagem da bacia é pouco ramificado. A bacia tem uma área total de 1105 km² e perímetro de 246,6 km, o canal principal do rio percorre 130,08 km aproximadamente, com altitudes variando de 841,00 a 458,00 m e uma amplitude do canal de 383,00 m. Com base nos resultados encontrados conclui-se que a bacia hidrográfica do ribeirão da Ponte de Pedra/Felicidade apresenta baixa densidade de drenagem e baixa frequência de rios, índices estes que favorecem a infiltração em condições normais de precipitação. A mesma possui tendência à forma alongada e é pouco suscetível a enchentes, também em condições normais de precipitação. A bacia hidrográfica do ribeirão da Ponte de Pedra/Felicidade apresenta condições físicas favoráveis a agricultura mecanizada, porém, é necessário se ter uso de práticas conservacionistas associadas ao manejo correto.

Agradecimentos

Referências

Alaska Satellite Facility. Download de imagens ALOS PALSAR-FBS. Disponível em: <https://vertex.daac.asf.alaska.edu/>. Acessado em: 08 de out. de 2017
AHER, P. D.; ADINARAYANA, J.; GORANTIWAR S. D. Quantification of morphometric characterization and prioritization for management planning in semi-arid tropics of India: A remote sensing and GIS approach. Journal of Hydrology, v. 511, p. 850–860, 2014.

ALVES, W. dos S. et al. ANÁLISE MORFOMÉTRICA DA BACIA DO RIBEIRÃO DAS ABÓBORAS – RIO VERDE (GO). São Paulo, UNESP, Geociências, v. 35, n. 4, p.652-667, 2016.

ARAÚJO, R. S.; ALVES, M. G.; MELO, T. C.; CHRISPIM, Z. M. P.; MENDES, P.; SILVA JÚNIOR, G. C. Water resource management: A comparative evaluation of Brazil, Rio de Janeiro, the European Union, and Portugal. Science of the Total Environment, v. 511, p. 815–828, 2015.

BEHERA, S.; PANDA, R. K. Evaluation of management alternatives for an agricultural watershed in a subhumid subtropical region using a physical process based model. Agriculture, Ecosystems and Environment, v. 113, p. 62–72, 2006.

BELTRAME, A. V. Diagnóstico do meio ambiente físico de bacias hidrográficas: modelo de aplicação. Florianópolis: UFSC, 1994.

CARVALHO, R. G. de. AS Bacias Hidrográficas Enquanto Unidades de Planejamento e Zoneamento Ambiental No Brasil. Caderno Prudentino de Geografia, Presidente Prudente, n.36, Volume Especial, p. 26-43, 2014.

CHRISTOFOLETTI, A. A análise de Bacias Hidrográficas. Geomorfologia. 2. ed. São Paulo: Edgard Blucher Ltda, 1980.

FERREIRA, C. W. S. CARACTERIZAÇÃO MORFOMÉTRICA DA BACIA HIDROGRÁFICA DO AÇUDE CACHOEIRA II , NO MUNICÍPIO DE SERRA TALHADA - PE, BRASIL. Anais... VI Seminário Latino Americano de Geografia Física II Seminário Ibero Americano de Geografia Física Universidade de Coimbra, Maio de 2010.

HORTON, R. E. Erosinal development of streams and their drainage basin: hydrophysical approach to quantitative morphology. Geological Society of America Bulletin, v. 56, n. 3, p. 275, 1945.

LANA, C. E. et al. Análise morfométrica da bacia do Rio do Tanque, MG – Brasil. Rev. Esc. Minas. vol.54 no.2 Ouro Preto Abr./Jun 2001.
LOPES, R. M.; ASSUNÇÃO, H. F.; SCOPEL, I.; CABRAL, J. B. P. Caracterização fisiográficas e morfométricas microbacia do córrego Jataí no município de Jataí (GO). Geoambiente Online, Jataí-Go, n. 9, 142 – 163, 2007.

NASCIMENTO, W. M; VILLAÇA, M. G. Bacias Hidrográficas: Planejamento e Gerenciamento. Revista Eletrônica da Associação dos Geógrafos Brasileiros – Seção Três Lagoas – Três Lagoas-MS, nº 07, ano 5, 2008.

PISSARA, T. C. T; POLITANO, W; FERRAUDO, A. S. Avaliação de características morfométricas na relação solo-superfície da bacia hidrográfica do córrego Rico, Jaboticabal (SP). Revista Brasileira de Ciências do Solo 2004; 28: 297-305.

PORTO M. F. A.; PORTO, R. La L. Gestão de bacias hidrográficas. Revista Estud. av. vol.22 no.63 São Paulo 2008.

QUEIROZ, P. H. B.; SALES, M. C. L.; SILVA, J. M. O. Indicadores morfométricos como subsidio ao planejamento ambiental em um setor do médio curso da bacia hidrográfica do Rio Pacoti - CE. Revista Equador, v. 3, n. 1, p. 3-24, 2014.

SANTOS, A. M.; TARGA, M. S.; BATISTA, G. T.; DIAS, N. W. Análise morfométrica das sub-bacias hidrográficas Perdizes e Fojo no município de Campos do Jordão, SP, Brasil. Ambiente & Água, Taubaté, v. 7, n. 3, p. 195-211, 2012.

SCHUMM, S. A. Evolution of drainage systems and slopes in badlands at Perth Amboy, New Jersey. Geological Society of America Bulletin, v. 67, n. 5, p. 597- 646, 1956.

SOUZA, R. M. de. FORMIGA, K. T. M. VEIGA, A. M.. Caracterização morfométrica e delimitação da bacia hidrográfica do Córrego Samambaia – GO a partir de dados do SRTM. Anais... XVI Simpósio Brasileiro de Sensoriamento Remoto - SBSR, Foz do Iguaçu, PR, Brasil, 13 a 18 de abril de 2013, INPE.

STRAHLER, A.N. Hypsometric analysis of erosional topography. Bull. Geol. Soc. Am., 63:111-1141, 1952.

TEODORO, V. L. I.; TEIXEIRA, D.; COSTA, D. J. L.; FULLER, B. B. Conceito de bacia hidrográfica e a importância da caracterização morfométrica para o entendimento da dinâmica ambiental local. Revista Uniara, n. 20, p. 137-156, 2007.

TUCCI, C. E. M. Hidrologia: ciência e aplicação. Porto Alegre, RS: Editora da Universidade UFRGS/Edusp/ABRH, 2001.

TUCCI, C. E. M.; (Org.). Hidrologia: Ciência e Aplicação. Editora da UFRGS e EDUSP, ABRH, 1993.

VILLELA, S. M & MATTOS, A. Hidrologia aplicada. São Paulo: McGraw-Hill do Brasil, 1975.
